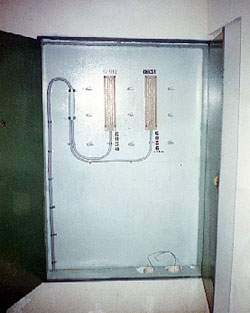

armario
de cruzadas en edificio
|
|
|
esquema
de red telefónica ( ampliar) |
|
|

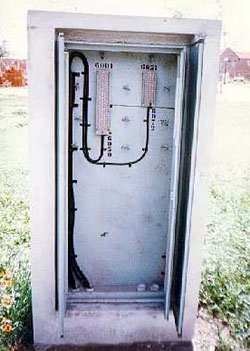

armario
de cruzadas en barrio cerrado
|
|
|
cámara en
barrio cerrado
|
|
|
instalación en
barrio cerrado
|
|
|
instalación en
barrio cerrado
|
|
|
instalación en
barrio cerrado
|
[por Oscar Facio, instalador matriculado
COPITEC] Por
muchos años el servicio de telefonía
no fue considerado esencial para la mayoria de la
población, como la electricidad y el gas.
Si
bien en la construcción de edificios de
propiedad horizontal de más de 40 años
ya se contemplaba la instalación de montantes
telefónicas el criterio que se utilizaba para
ello dista muchísimo de lo que se implementa
en la actualidad.
Debido al impulso, que en los años 60, tuvo
la construcción
de edificios de más de 3 plantas y/o más de 5 unidades
funcionales, en 1962 se editó el Reglamento
General para Cableados Telefónicos en Inmuebles, que
normalizó las técnicas y materiales a utilizar en la actividad,
así como tambien regló la tramitación e instituyó la
figura del Instalador Matriculado para las personas
que siendo idóneas en esa función fueran habilitadas por
la ex-Entel para ejercer esa ocupación.
Ese reglamento sufrió algunas
modificaciones que se incorporaron como sucesivas ediciones con su respectivos
anexos.
Con el desarrollo que tuvo el sector en los años 90 fue necesaria
una actualización de la norma.
Esta fue dictada
a fines del año 2001 y no sólo contempla
las modificaciones de los materiales y metodología a aplicar sino
que reafirma el espíritu de esta reglamentación que dispone:
a-
Las instalaciones telefónicas en inmuebles,
lado cliente serán ejecutadas por cuenta
de los respectivos propietarios siendo el instalador
matriculado (actualmente la matrícula
la otorga el Consejo Profesional de Ingenieros
y Técnicos de Telecomunicaciones, Electrónica
y Computación - COPITEC) el encargado
de llevar a cabo las tareas pertinentes.
b- Los edificios de más de 3 plantas y 6 más bocas deben
estar provistos de una montante telefónica.
c- La alimentación de la o las permisionarias llega
desde sus instalaciones hasta una caja llamada armario de cruzadas y
de allí el cable que va por la montante distribuye en los pisos
en cajas colocadas para tal fin y que se encuentran conectadas con
las unidades funcionales por medio de una cañería de
distribución. Las dimensiones de esta instalación la
proyecta el matriculado según el calculo de la futura demanda. (ver
fotos)
El cableado
de la montante se realiza con un cable
multipar telefónico que se remata
en el armario de cruzadas y cajas
de pisos con módulos.
La capacidad
del cableado la calcula el matriculado y procede
a la construcción del mismo de acuerdo a
normas pertinentes a la especialidad.
La empresa prestataria colocará sus módulos en el armario
de cruzadas y una vez que la instalación se habilite, a medida que
se instale una nueva línea se cruzarán cables desde el módulo
de la prestataria hasta el módulo colocado por el instalador en
dicho armario.
Es importante destacar que dentro de esta normativa se incluyeron los barrios
cerrados y countries (la distribución
se realiza por medio de canalizaciones, cámaras
subterráneas y pilares) y la renovación
y ampliación de cableados existentes. (ver fotos)
La reafirmación de la norma es un logro del sector ya que con la
presencia de las permisionarias actuando sin el debido control del Ente
Regulador (CNC) compitieron deslealmente no sólo con los matriculados
sino también con los comercios de venta de equipos.
Como ya se dijo el COPITEC, por mandato de la nueva reglamentación
es el organismo que otorga la matrícula a los instaladores. Siendo
estos, en su mayoría ex-técnicos de Entel y matriculados
por esa empresa, se encuentran incluídos en un listado que está a
disposición de los profesionales en el Consejo Profesional de Ingenieros
y Técnicos de Telecomunicaciones, Electrónica y Computación
- COPITEC, Perú 562, CP1068, Ciudad
de Buenos Aires.
Resta agregar que los matriculados están habilitados
para realizar proyectos y obras de Plantel Exterior Telefónico.
Resumiendo: El
profesional que esté a cargo de una obra deberá contactarse
con un matriculado para que éste inicie el trámite,
ante una de las empresas permisionarias, con una solicitud
de asesoramiento para determinar la ubicación y las
dimensiones de la cañería para el acceso de la
alimentación telefónica al armario de cruzadas.
La tramitación incluye pago de aranceles y presentación de
planos de proyectos para lo que se deberá adjuntar el certificado
de encomienda firmado por el propietario de la obra o su representante.
Luego el matriculado deberá realizar el cálculo de la montante,
dimensiones y distribución.
Una vez construída la misma procederá a la instalacion de
cables y módulos de acuerdo al proyecto y una vez concluída
esa etapa y estando ultimados todos los detalles para que la instalación
esté ajustada a la norma, se solicitará la habilitación
correspondiente.
|
)
