CasaE de Basf, Casa de la Eficiencia Energética


Más fotos
Visitar Arquimaster en Facebook

Ubicación

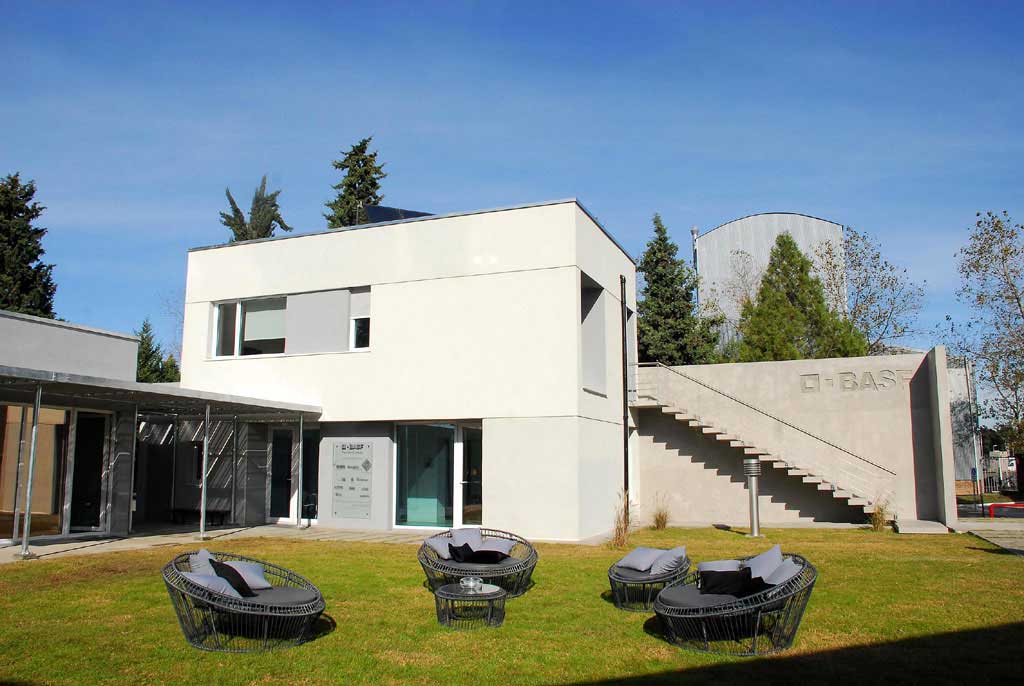

CasaE se encuentra emplazada en la Planta de Producción de BASF en Tortuguitas, Prov. de Buenos Aires

Desarrollo de proyecto y dirección de obra
Proyecto: Arq. Pablo Azqueta
Dirección de Obra: Germán Spinelli
Líder de Proyecto: Horacio Raiano

Superficie total
200 m2 construida en dos plantas con un formato para una familia tipo. Cuenta con living comedor, toilette, cocina, un salón de usos múltiples o quincho, galería. Y dos dormitorios con un baño completo en planta alta.

Partners, Sponsors y Participantes de la CasaE de BASF
Partners: Rehau, Stieglitz, Veka
Sponsors: Concepto y Luz, FV, Ferrum, Knauf, LG, Leval, Manifesto
Participantes: Comenco, Edfan, Emecra, Revinsa, Sipanel, Sonoflex

Fecha de terminación de obra
Mayo de 2010




Soluciones que aportaron los Partners y Sponsors a la CasaE

Empresas Partners

Rehau:
empresa líder en soluciones basadas en polímeros, aportó a la CasaE una variedad de sistemas de tuberías y de aprovechamiento de la energía solar. El sistema de tuberías para la instalación sanitaria de la línea Raubasic garantiza absoluta confiabilidad y seguridad. También proveyó el sistema de tuberías para el piso radiante -Rautherm-, colectores y sistema de automatización para regulación de temperaturas. El sistema de energía solar térmica Rehau Solect capta en forma eficiente la radiación para calentar agua, gracias a lo que se logra un ahorro importante del consumo total de gas. El sistema de recupero de agua de lluvia Raurain permite filtrar y almacenar el agua para usarla en tareas domésticas. Por último, el intercambiador geotérmico aire-tierra Awadukt Termo aprovecha la temperatura del subsuelo para climatizar la CasaE de BASF, recalentándola en invierno y enfriándola en verano.

Stieglitz: la empresa aceptó el desafío que representó el desarrollo de ingeniería y la construcción de CasaE, implementando las innovaciones tecnológicas en materia de edificación sustentable. La empresa fue convocada con el aval de 55 años de trayectoria especializada en construcciones residenciales así como otros complejos programas funcionales. En esta obra fue muy importante la rapidez de ejecución, la alta calidad y detalle de las terminaciones, la garantía y seguridad, así como la capacidad de respuesta y el entendimiento de las tecnologías y productos innovadores que se introdujeron en la Casa de la Eficiencia Energética.

Veka: Empresa líder mundial en perfiles de PVC con más de 35 años de experiencia, aportó tecnología con sistemas de puertas, ventanas, cortinas de enrollar y decks de PVC. Entre los productos más innovadores se destaca el sistema Alphaline 90 cuyas especificaciones son las indicadas para standares requeridos en viviendas sustentables. Además, las aberturas se complementaron con sistemas de oscurecimiento motorizados VEKAvariant, compuesto por cortinas de enrrollar con cajones compactos. Ambos sistemas cuentan con Neopor® de BASF en su interior, convirtiéndolos en poderosos aislantes térmicos.

Empresas Sponsors

Concepto & Luz:
A partir de las necesidades de Casa E, ha realizado un proyecto de iluminación que cumple con las expectativas de lograr confort visual y estético para proporcionar armonía en el ambiente, controlando la energía utilizada.

FV: Aportó griferías de diseño minimalista y de alta tecnología. En la cocina se utilizó el producto Fv Línea Temple, que posee boquilla aereadora, que reduce notablemente el consumo de agua. En los baños aportó un producto denominado FV Línea Nerea donde dentro de la flor de ducha se aloja un restrictor de caudal.

Ferrum: colaboró con los sanitarios de la línea Marina, con la nueva función del sistema de mochilas de doble descarga, que permite el ahorro de agua.

Grupo Estisol: empresa líder en la fabricación de productos de poliestireno expandido en Argentina, participó en diferentes soluciones constructivas de CasaE, especialmente para aislación térmica. Por ejemplo, Neopor® de BASF se aplicó como una nueva generación de espumas para aislación térmica de los muros (EIFS) y en la solución de techo invertido de la terraza. Isofloor fue utilizado en planchas para optimizar el sistema de calefacción de piso radiante. Para lograr contrapisos ultralivianos, se utilizó Isocret en la azotea, e Isolrap como contrapiso interior, listo para usar. El producto Isoblock fue colocado como forjado de losas alivianadas con viguetas pretensadas. Y la firma Exacta (ICF) presentó a través de Estisol, la solución de encofrado perdido para conformar muros de hormigón de alta resistencia estructural, con aislación térmica y acústica.

Knauf: Para mejorar la acústica y contribuir a la renovación del aire en los ambientes, la empresa líder en sistemas de construcción en seco aportó a la CasaE sus placas acústicas Cleaneo Akustik, con efecto purificador del aire. Son placas de yeso perforadas, fonoabsorbentes, que eliminan olores y sustancias tóxicas del aire. Se aplicaron en los cielorrasos suspendidos del hall de acceso y del living, en la planta baja, y en los dos dormitorios de la planta alta. También se empleó un revestimiento semidirecto con placas standard para cubrir cañerías. Los interiores del quincho son de placas de yeso standard pegadas directamente al muro de bloques de poliestireno, eliminando así el revoque húmedo.

Leval: está presente en CasaE con nuevas soluciones para control solar desarrollados por Hunter Douglas que se basan en el uso racional de la energía y el diseño sustentable, con materiales reciclables de alto rendimiento y la protección del medio ambiente. En la pérgola se instaló el sistema de parasoles Aeroscreen, con lamas micoperforadas. Dentro de la Casa, han colocado los sistemas de cortinas Silhouette, Rollscreen, Duette y Verticales, que protegen hasta un 98% de la radiación UV y evitan la ganancia de calor. Paneles de resina 3form, de la línea Varia, se han colocado en la pared frente al acceso y como mampara en el baño.

LG Electronics: cuenta con una trayectoria de una década en gestión medioambiental y desarrollo de productos verdes. El modelo aplicado en su producción se basa en la sustitución de sustancias perjudiciales para el ambiente, el mejoramiento de la eficiencia energética mediante el reciclado y la disminución del uso de recursos. LG asume el compromiso de desarrollar tecnologías que resulten aliadas al cuidado de la salud y el bienestar de las personas a través de la disminución de los niveles de ruido, vibraciones y emisiones de CO2, obteniendo ciclos de vida de productos más largos y renovables.



Más información
http://www.lacasae.com.ar

CasaE, la primera Casa de la Eficiencia Energética en Sudamérica, está ubicada en la Planta de Producción de Basf (Tortuguitas, Pcia. de Buenos Aires, Argentina). Se trata de una vivienda modelo, totalmente equipada, que funcionará como un laboratorio de investigación de materiales de construcción de última generación, impulsando nuevas formas sustentables enfocadas en el uso racional de la energía.

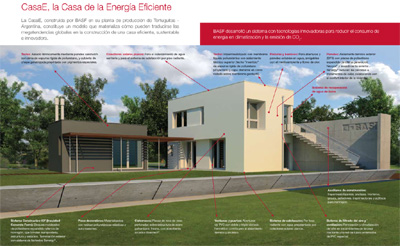

Tecnologías empleadas

Para la construcción de la CasaE, la primera Casa de la Eficiencia Energética de BASF en América del Sur, se aplicaron diversas soluciones e innovaciones de BASF, de los Partners y sponsors del proyecto que contribuyen a reducir el consumo de energía en climatización y emisión de CO2.

BASF presenta soluciones tecnológicas de avanzada como plásticos celulares, poliuretanos, químicos para la construcción, pinturas decorativas y pigmentos especiales de última generación agrupados en tres pilares de construcción sustentable: Eficiencia energética, Materiales de alta performance, Diseño y Decoración.

El sistema de construcción principal consta de una platea de fundación y mampostería cerámica estructural, paredes, losas y entrepisos ejecutadas con Sistema EIFS (Exterior Insulation and Finish Systems) que consiste en placas de poliestireno expandido Neopor® sobre construcción tradicional, y Sistema ICF (Insulated Concrete Formwork) de ladrillos autoportantes de poliestireno expandido Neopor® en el Salón de Usos Múltiples. Debido a estas soluciones y el eficiente aislamiento térmico obtenido, se puede lograr un ahorro de aproximadamente 70% de toda la energía necesaria para su funcionamiento.

La CasaE cuenta con las siguientes soluciones en base a cada pilar de construcción sustentable:


Materiales de Alta Performance


- En toda la CasaE se utilizan auxiliares de construcción de BASF, como ser: impermeabilizantes, anclajes, morteros, grouts, selladores, imprimaciones y aditivos para hormigón.

- El acabado exterior esta realizado con sistema de fachadas Senergy® de BASF, formado por un mortero cementíceo, una malla de fibra de vidrio y un revestimiento texturado con color.

- Las paredes exteriores del Salón de Usos Múltiples (SUM) están construidas con el sistema ICF (Insulated Concrete Form). Son bloques pre-moldeados (por el Grupo Estisol) de poliestireno expandido de última generación (Neopor® de BASF) rellenos de hormigón armado, que brindan mampostería, estructura y aislación térmica 3 en 1.

- Los techos están impermeabilizados con membrana líquida poliuretánica (Soneborn® de BASF).

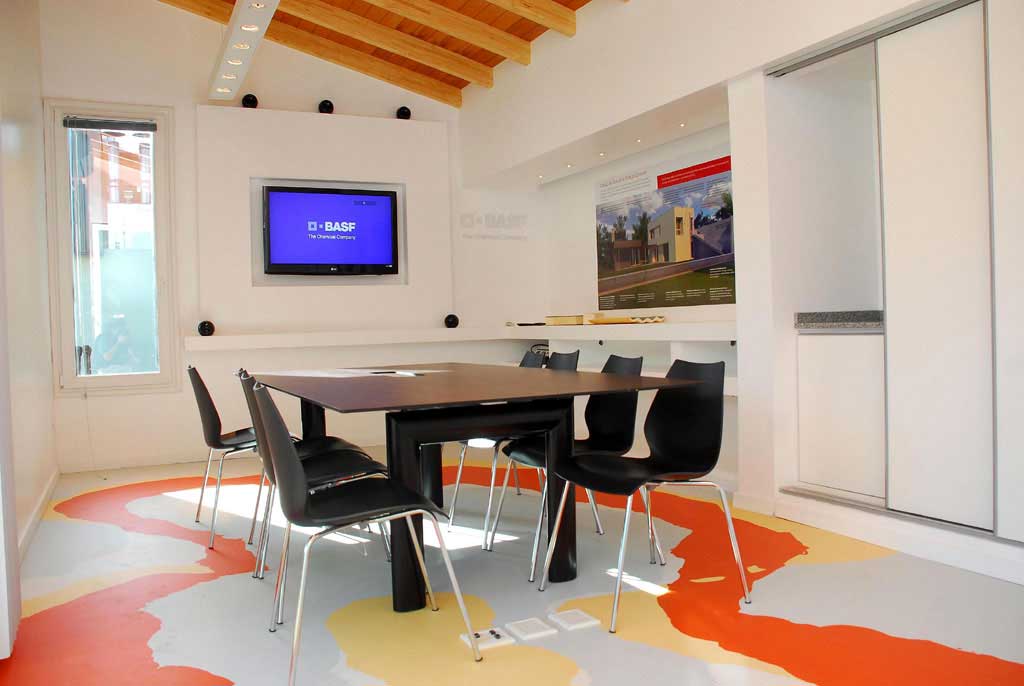

- Los tirantes estructurales del techo, son laminados de madera forestada.

- El revestimiento interior es de placas de yeso (Knauf) montadas sobre estructura de acero galvanizado liviana o simplemente adheridas con masillas especiales.

- La terminación de los pisos, al igual que los del edificio principal, son pisos arquitectónicos BASF de base poliuretánica.

- El entrepiso está resuelto con losas de viguetas pretensadas y bloques de EPS, y el contrapiso es de hormigón alivianado con perlas de EPS aditivadas.


Eficiencia Energética


- Las paredes del edificio principal cuentan con aislamiento térmico exterior (EIFS) con placas de EPS poliestireno expandido de última generación (Neopor® de BASF).

- Los techos cuentan con un aislamiento térmico superior en base a un techo "invertido" de espuma rígida de poliuretano proyectado y capa drenante en canto rodado sobre membrana geotextil.

- Las paredes exteriores del Salón de Usos Múltiples (SUM) están construidas con el sistema ICF (Insulated Concrete Form). Son bloques pre-moldeados (por el el Grupo Estisol) de poliestireno expandido de última generación (Neopor® de BASF) rellenos de hormigón armado, que brindan mampostería, estructura y aislación térmica 3 en 1.

- El techo del SUM está realizado con paneles tipo sándwich, con alma de espuma rígida de poliuretano (Elastopor® de BASF), y cubierto de chapa galvanizada pre-pintadas con pigmentos fríos que reducen la absorción de la radiación solar (Paliogen Black® y Sicopal Black® de BASF).

- El entrepiso está resuelto con losas de viguetas pretensadas y bloques de EPS, y el contrapiso es de hormigón alivianado con perlas de EPS aditivadas.

- En la azotea están instalados los colectores solares planos para el calentamiento de agua sanitaria y para el sistema de calefacción por piso radiante en los pisos. El agua caliente utilizada en toda la casa es calentada a través de estos colectores solares.

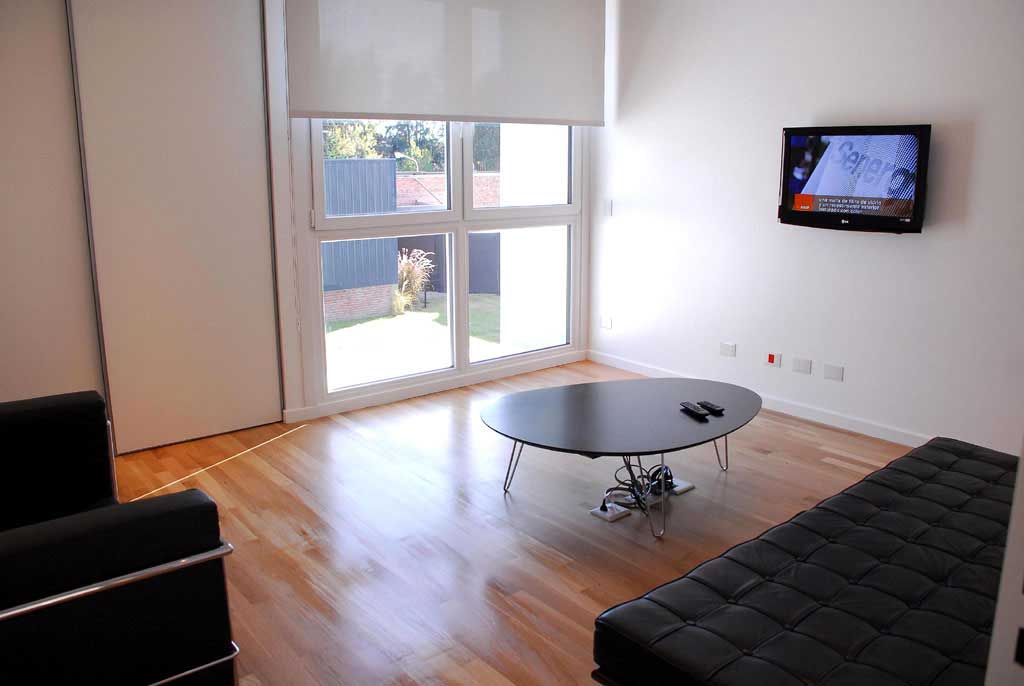

- Todas las aberturas de esta casa tienen el sistema de vidriado múltiple hermético (de Veka) y su carpintería está rellena de Neopor® de BASF. En el caso de las aberturas de la planta baja, se trata un sistema DVH-Doble Vidrio Hermético, que a su vez refleja buena parte la radiación solar en verano y disminuye las pérdidas en invierno. Y en la planta alta, se han colocado aberturas de triple vidrio.

- Un sistema de recuperación de agua de lluvia de Rehau es utilizado para el lavado de ropa, riego y uso sanitario, lo cual reduce la necesidad de utilización de agua potable.

- La casa cuenta también con un sistema de filtrado de aire y ventilación, para la renovación y climatización del aire de los ambientes, mediante una red de tubos enterrados de PVC con revestimiento interior antibacteriano.

- Para situaciones de calor extremo, la casa cuenta con el sistema de Aire Acondicionado tipo "inverter" (de LG). El mismo consta de un único condensador central y diversos evaporadores controlados de manera inteligente.


Diseño y Decoración

- Todo el interior esta pintado con pintura Casablanca® de BASF. Estas pinturas son de base agua, con mínimo contenido de solvente, amigables con el medio ambiente y libres de olor.

- El acabado exterior está realizado con sistema de fachadas Senergy® de BASF, formado por un mortero cementíceo, una malla de fibra de vidrio y un revestimiento texturado con color.

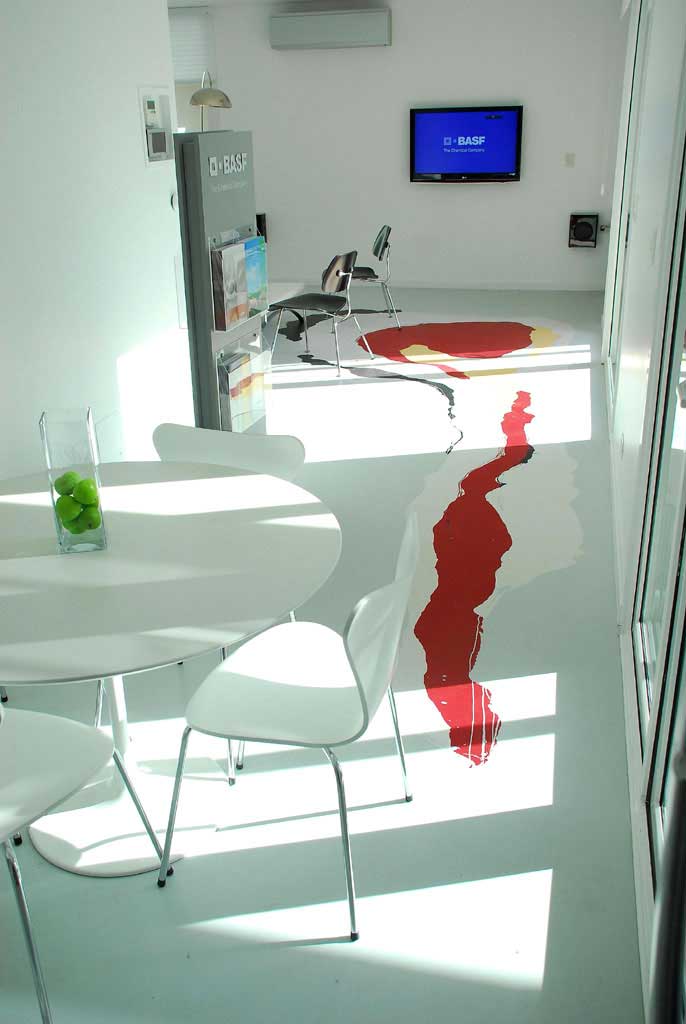

- Los pisos de la planta baja son pisos arquitectónicos de resina poliuretánica elástica y autonivelante de la línea Mastertop® de BASF, únicos en el país. Por debajo de este acabado, hay un sistema de piso radiante.

- Parte de los cielorrasos son de placas de yeso perforadas de Knauf, con absorbente acústico ignífugo (Basotect® de BASF), que reducen el tiempo de reverberación, mejorando el confort acústico.

- Las cortinas y placas decorativas son de Leval (Hunter Douglas), y los muebles de Manifesto.

- Los artefactos electrónicos y de Aire Acondicionado suplementario son de LG.

- La iluminación de toda la casa es de Concepto y Luz (con una mayoría de lámparas fluorescentes y de led).

- Los artefactos sanitarios son Ferrum y la grifería de FV que cuenta con reductores de caudal a través de aireadores, que permiten reducir el consumo.



Para publicar en esta sección contáctenos. Importante: Arquimaster no se responsabiliza por la información brindada por terceros, la que se publica en este sitio sólo en caracter meramente informativo.
