Vibraflot, nuevo sistema para la realización de suelos flotantes


Características técnicas del sistema
- Baja frecuencia de resonancia vertical
- Rigidez lateral aproximadamente igual a la vertical
- Muelle de acero de alta resistencia
- Cojín amortiguador fabricado en hilo de acero inoxidable 18/8
- Protección mediante pintura fosfatante en el muelle y pintura azul en caja
- Suela de caucho absorbente de las altas frecuencias
- Peso: 5 kg aprox
- Pueden solicitarse con mecanismo de nivelación
- Las cajas son iguales para cualquiera de las series, con lo que los elementos amortiguadores son intercambiables después de su instalación. Esto permite modificar la ubicación de las cargas concentradas, intercambiándose la posición de los amortiguadores.

Informe técnico sobre Placas amortiguadoras para pisos flotantes elaborado por el Dpto. Técnico de Acustec-Sonex.

Algunas de las obras que ya cuentan con este sistema son:
Piso de Gimnasio del Edificio Style, Libertador 5116 (CRIBA)
Piso de Gimnasio Caribbean, Rivadavia y Acoyte
Piso flotante del Estudio de grabacion de Maximiliano Rimoldi
Piso Flotante de cabina para pruebas y ensayos de PEUGEOT

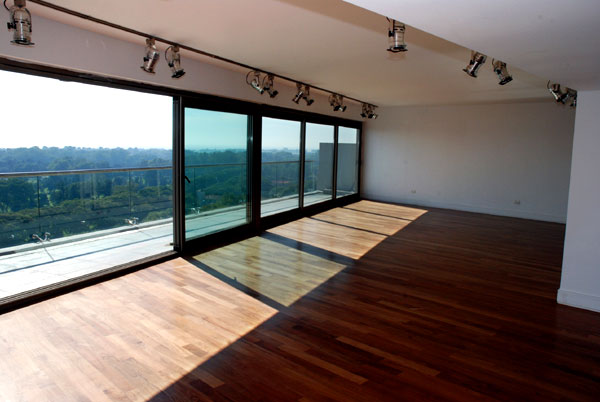

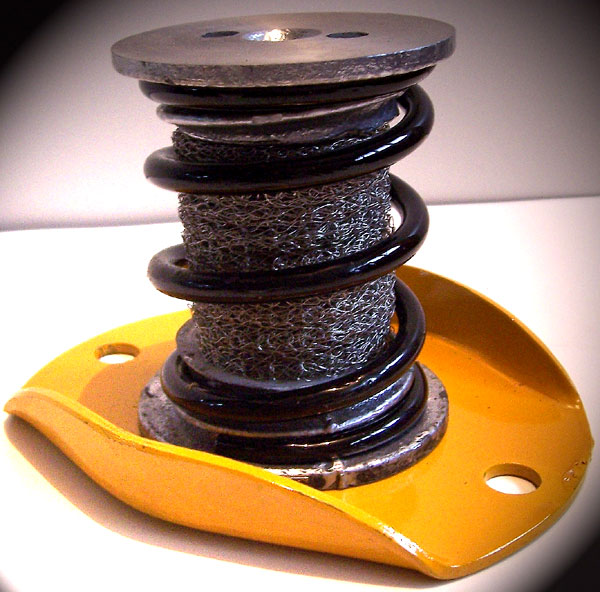

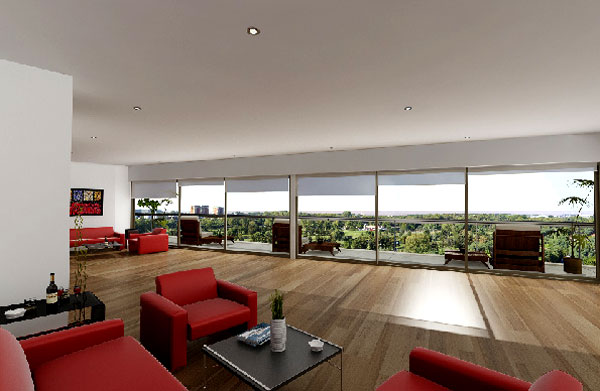

El material fotográfico es gentileza del Estudio de Arquitectura Rodriguez & Asoc. La imagen de producto es gentileza de Acustec-Sonex.

Contacto
Más información en http://www.sonex.com.ar

Agradecimientos
Las imágenes y textos publicados han sido enviados por Visión Empresarial

Vibraflot, placas amortiguadoras para pisos flotantes, es el nuevo concepto en la realización de suelos flotantes.

Su elemento amortiguador es el reconocido cojín DRV, formado por un hilo de acero trenzado y conformado para proporcionar una alta prestación por sus características de amortiguación de vibraciones y ruido de impacto.

Aplicaciones
Este sistema es óptimo para la ejecución de suelos en teatros, estudios de grabación, discotecas, gimnasios, salas de espectáculos, salas de máquinas, etc, así como en la construcción de bancadas para maquinaria.

El cojín, realizado a base de hilo de acero inoxidable, al contrario que los elementos elásticos habitualmente utilizados en este tipo de suelos, permanece inalterable al paso del tiempo así como a la acción continuada de agua, aceites, etc.

Su estudiado diseño con una baja frecuencia de resonancia, además de la lámina de compuesto acrílico especialmente formulado para la absorción del ruido de impacto lo hacen especialmente indicado para la realización de suelos flotantes sometidos a severas especificaciones de diseño en cuanto a transmisión de vibraciones y ruido de impacto.

Vibraflot, placas una solución permanente
La solución Vibraflot placas es el sistema ideal para el técnico e instalador acústico que desea un alto compromiso de aislamiento a los ruidos de impacto.

Su elemento amortiguador formado con malla de hilo de acero inoxidable 18/8 confiere al producto una durabilidad prácticamente ilimitada, sobre todo, comparado con otras alternativas como el caucho y el corcho, que envejecen endureciéndose, cancelándose por tanto las propiedades amortiguadoras y ocasionando una progresiva pérdida de aislamiento con el paso del tiempo.

Resultados científicos
El ensayo realizado consistió en una prueba de aislamiento a ruido de impacto según norma ISO 717-2.

El local, una cafetería de 56 m2, estaba separado de la habitación inferior por medio de un forjado de bovedilla cerámica de 30 cm de espesor.

El resultado del ensayo para el suelo base proporcionó un nivel de ruido global ante el ruido de impacto de 77 dB (L'nW).

Una vez aplicadas las placas Vibraflot, realizada la solera de 8 cm y recubierto de las placas finales de terrazo, se repitió el ensayo, proporcionando un nivel de ruido de 37 dB, 40 dB inferior al anterior.

Ensayos similares realizados en suelos equipados de sistemas convencionales de suelo flotante dieron niveles de aislamiento muy inferiores al proporcionado por las placas Vibraflot.

Descripción
Vibraflot es el nuevo sistema de Acustec-Sonex para la realización de suelos y bancadas flotantes.

Gracias a su elevada capacidad de carga y su baja frecuencia es ideal para la realización de suelos técnicos de maquinaria industrial, hospitales, aire acondicionado, teatros, gimnasios, salas de baile, discotecas y en general siempre que sea necesario un gran compromiso con el aislamiento de ruidos y vibraciones.

La amplia gama de cargas permite la utilización de los amortiguadores Vibraflot en todo tipo de suelos flotantes, desde las aplicaciones residenciales o comerciales hasta la gran industria de centrales térmicas, industria química, maquinaria pesada, etc.

Vibraflot Muelles, montaje
Vibraflot es de montaje muy sencillo, no es necesario la mano de obra experta.

Las cajas amortiguadoras Vibraflot se colocan sobre el forjado antes de hormigonar el suelo.

Una vez que el hormigón ha fraguado se colocan los amortiguadores, que una vez retirado el mecanismo de retención, elevan el suelo o bancada aislándolo del resto de la estructura.

Su facilidad de montaje permite que, una vez instalado, puedan ser cambiados los amortiguadores por otros de mayor o menor carga en función de la definición final de cargas del recinto.

Además, se pueden solicitar con mecanismo de nivelación (versión N) que permite nivelar el suelo o bancada una vez terminado.
