Edificio de viviendas Cervantes (Ciudad de México) - ZD+A


Ficha técnica
Proyecto: Edificio de viviendas Cervantes
Autor: ZD+A (Yuri Zagorin Alazraki, Margaret Djaddah Jamous y Erik Carranza López)
Colaboradores: Vanesa Tort Carrington, Eduardo Fernández González y Maribel Jiménez Castillo
Localización: Ciudad de México, México
Fecha proyecto: febrero 2004-agosto 2004
Fecha construcción: agosto 2004-enero 2006
Superficie terreno: 1,220.00 m2
Superficie construcción: 16,686.74 m2
Construcción: Fernando Reynoso Monroy, Benjamín Mendoza León, Francisco Pérez Dávalos, Gamaliel Rojas Mía, Fernando Ibarra Huerta y Luis Romero Blancas
Instalaciones: Arturo Guerra Enríquez
Estructura: Pablo Alcázar Vilches
Fotografía: Alberto Moreno Guzmán

Contacto
Web: http://www.zda.com.mx

Vía ArquiTOUR
http://www.arquitour.com/cervantes-zda/2009/12/

Ver planos de la obra

La idea consiste en generar un enclave habitacional en una zona industrial que tiende a ir perdiendo este carácter para ocasionar junto a las colonias aledañas -Anzures, Granada e Irrigación- una extensión natural de Polanco.

Se optó por un edificio de 10 niveles con 72 departamentos de configuraciones variables, planta baja con estacionamiento y local comercial, tres sótanos de estacionamiento y skygym con pista de atletismo en la azotea.

Se aprovechó la restricción posterior de la servidumbre para generar un conjunto con vistas hacia las cuatro orientaciones, dos torres simétricas con circulaciones centrales y cuatro departamentos por planta.

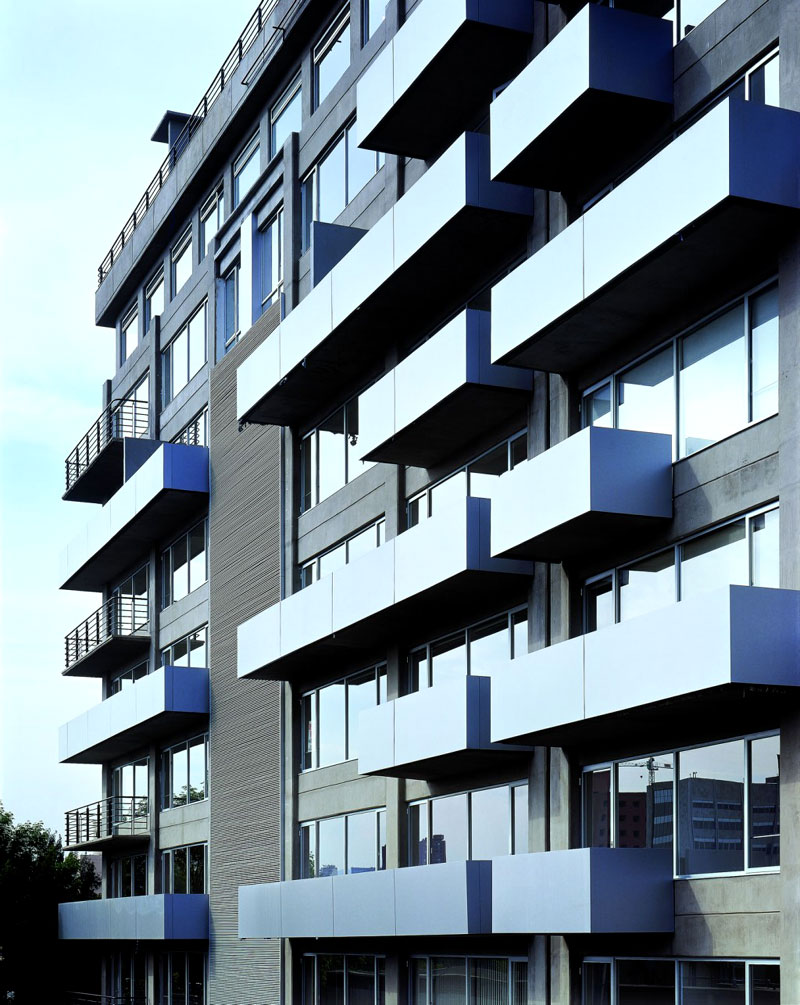

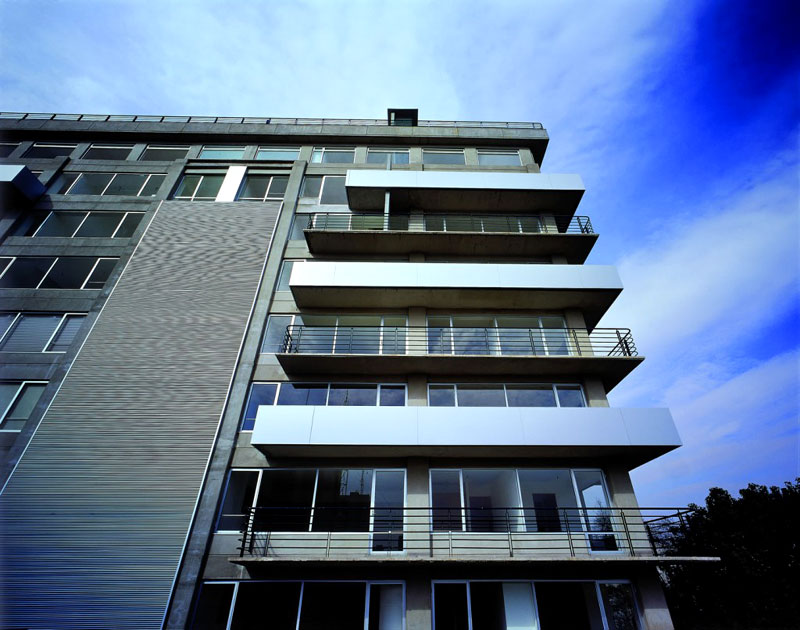

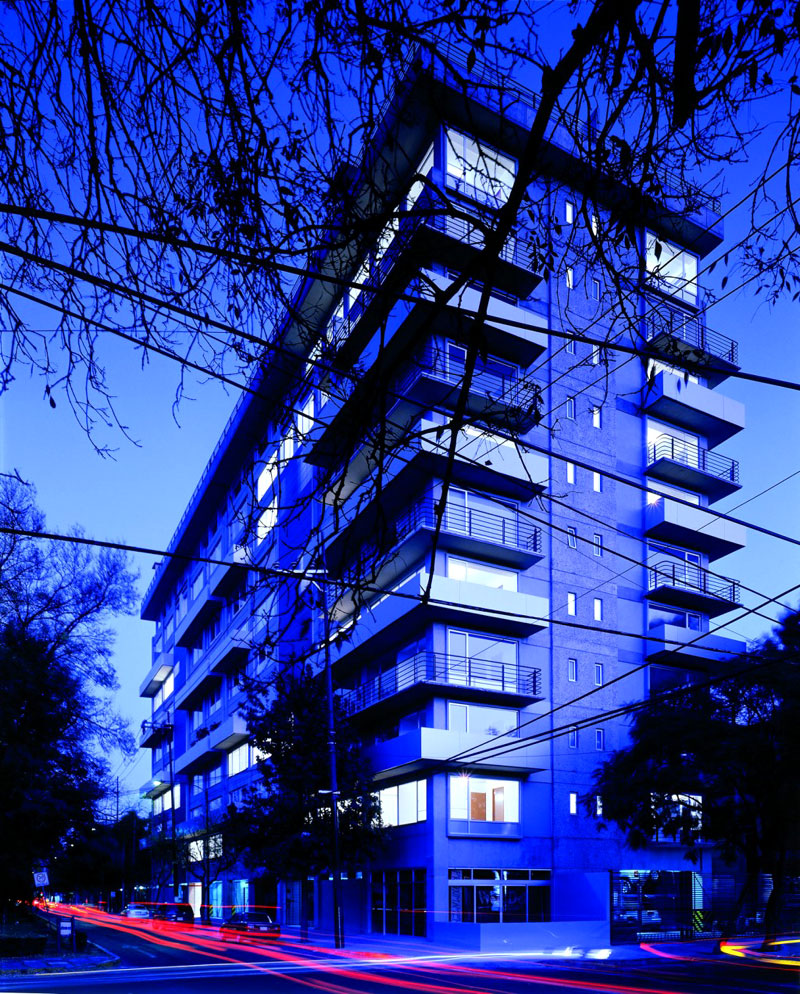

La estructura de concreto pierde su verticalidad a través de la combinación de líneas horizontales, dos tipologías de balcones, la sólida con recubrimiento a base de paneles de alucobond y la ligera con herrería color gris.


Planos
Realice click en los links para ver los planos.

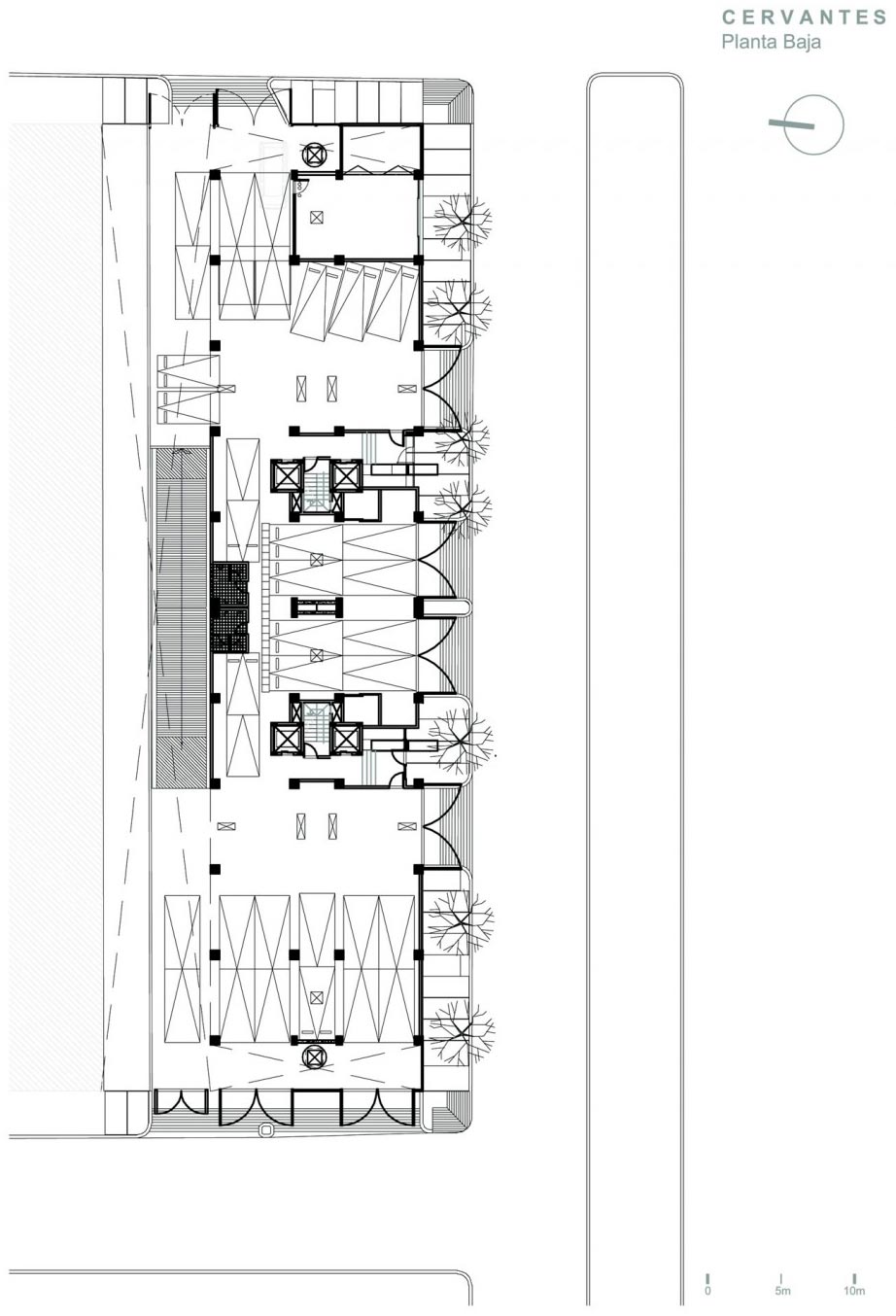

[1] Planta baja

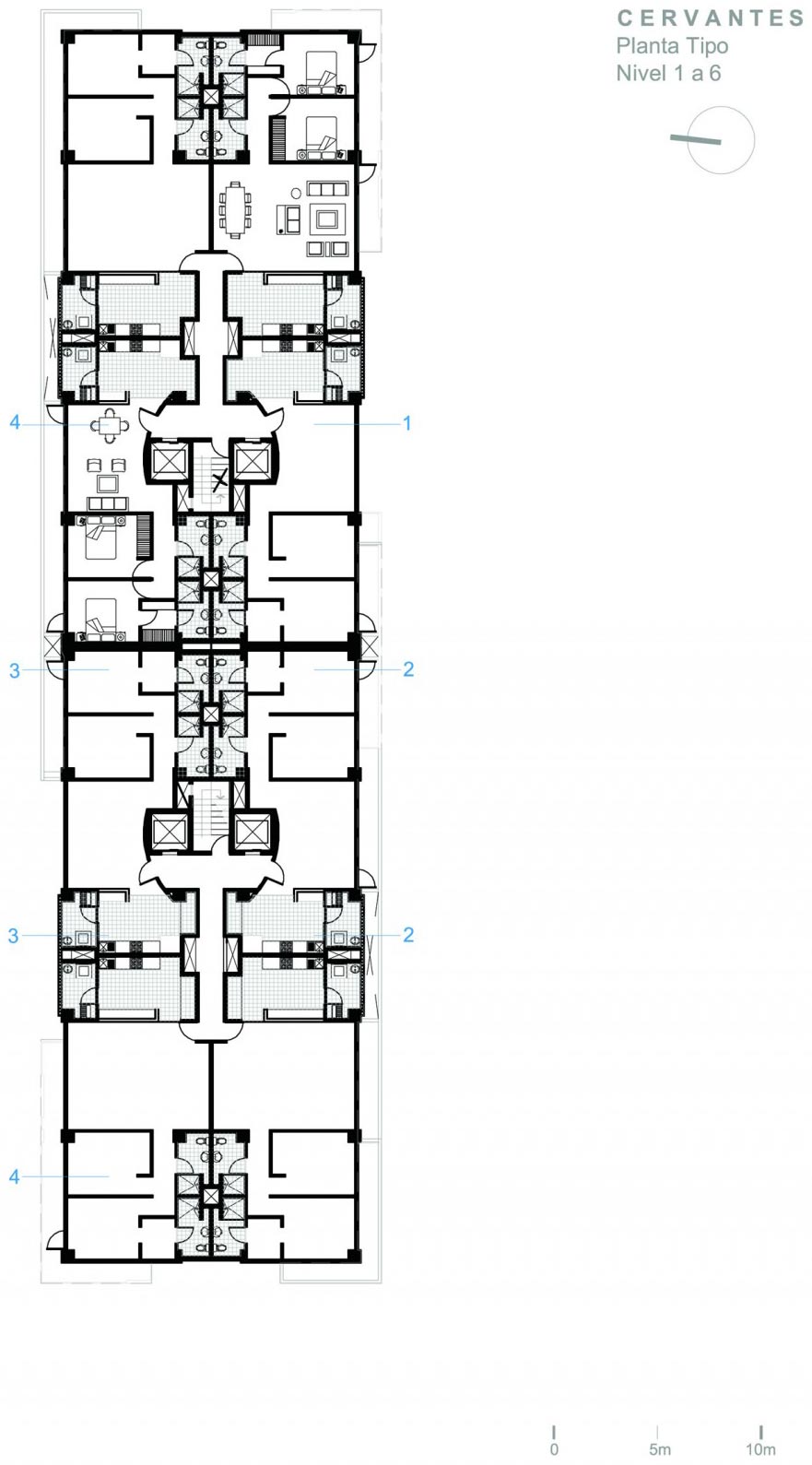

[2] Planta tipo nivel 1-6

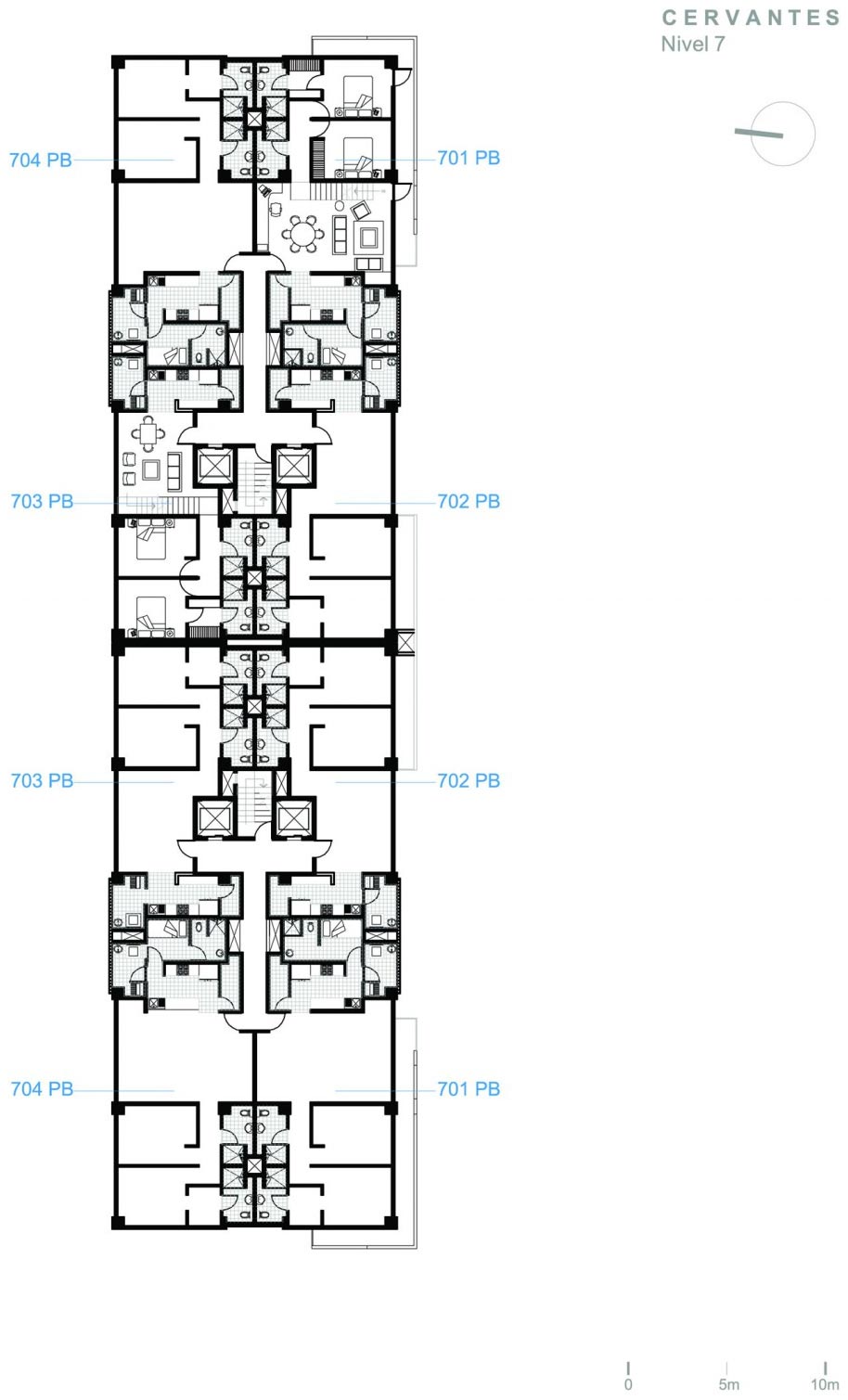

[3] Planta nivel 7

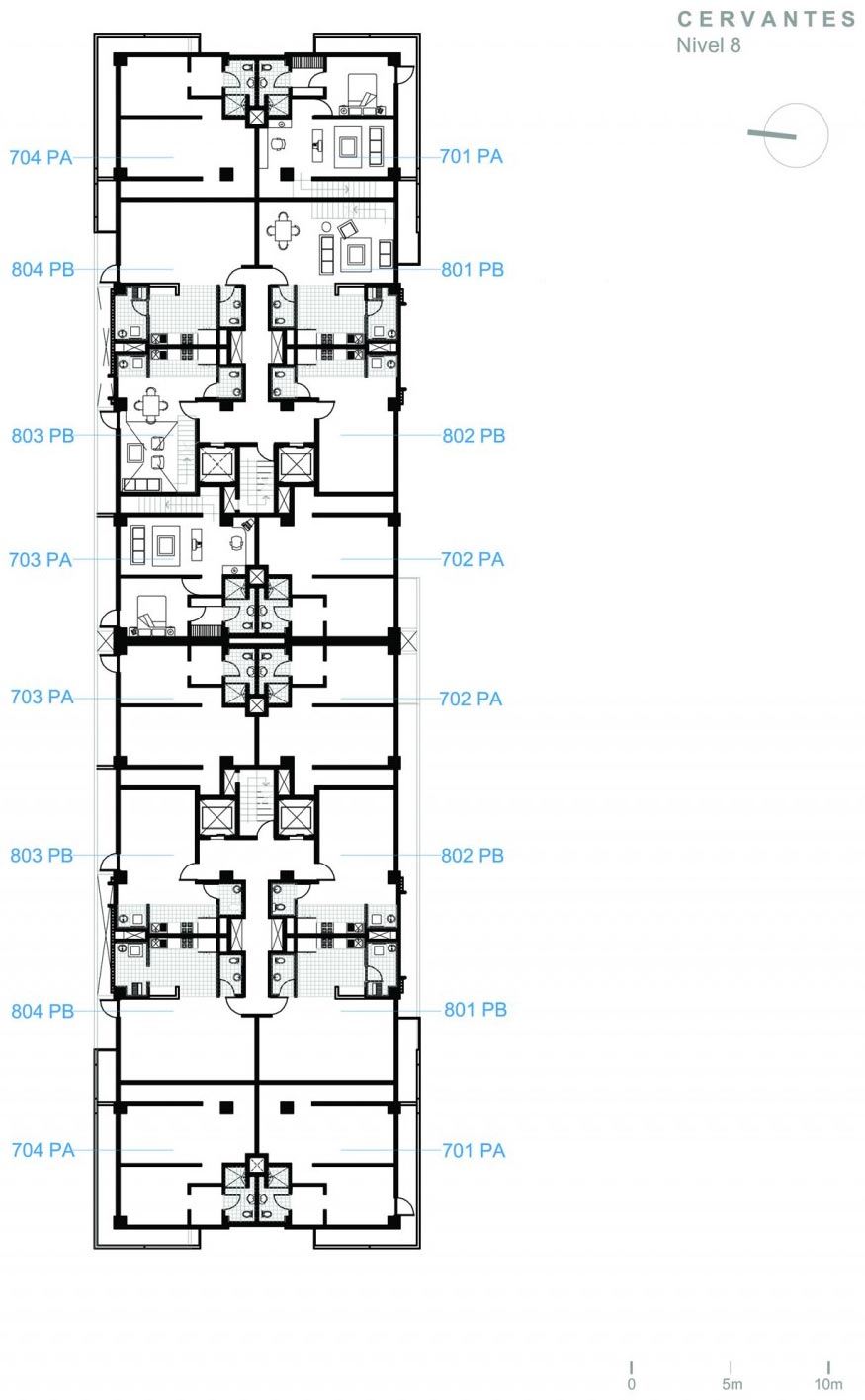

[4] Planta nivel 8

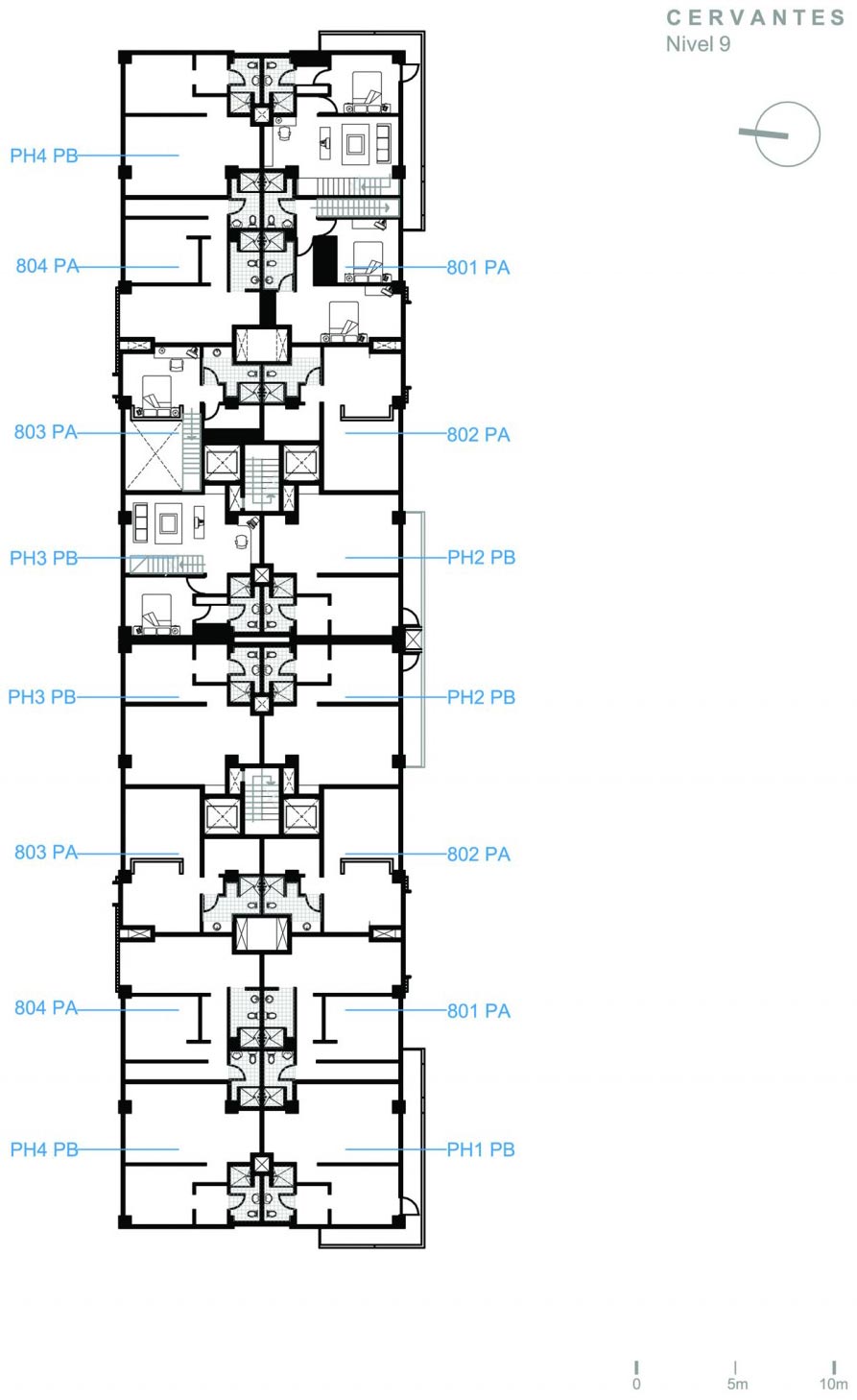

[5] Planta nivel 9

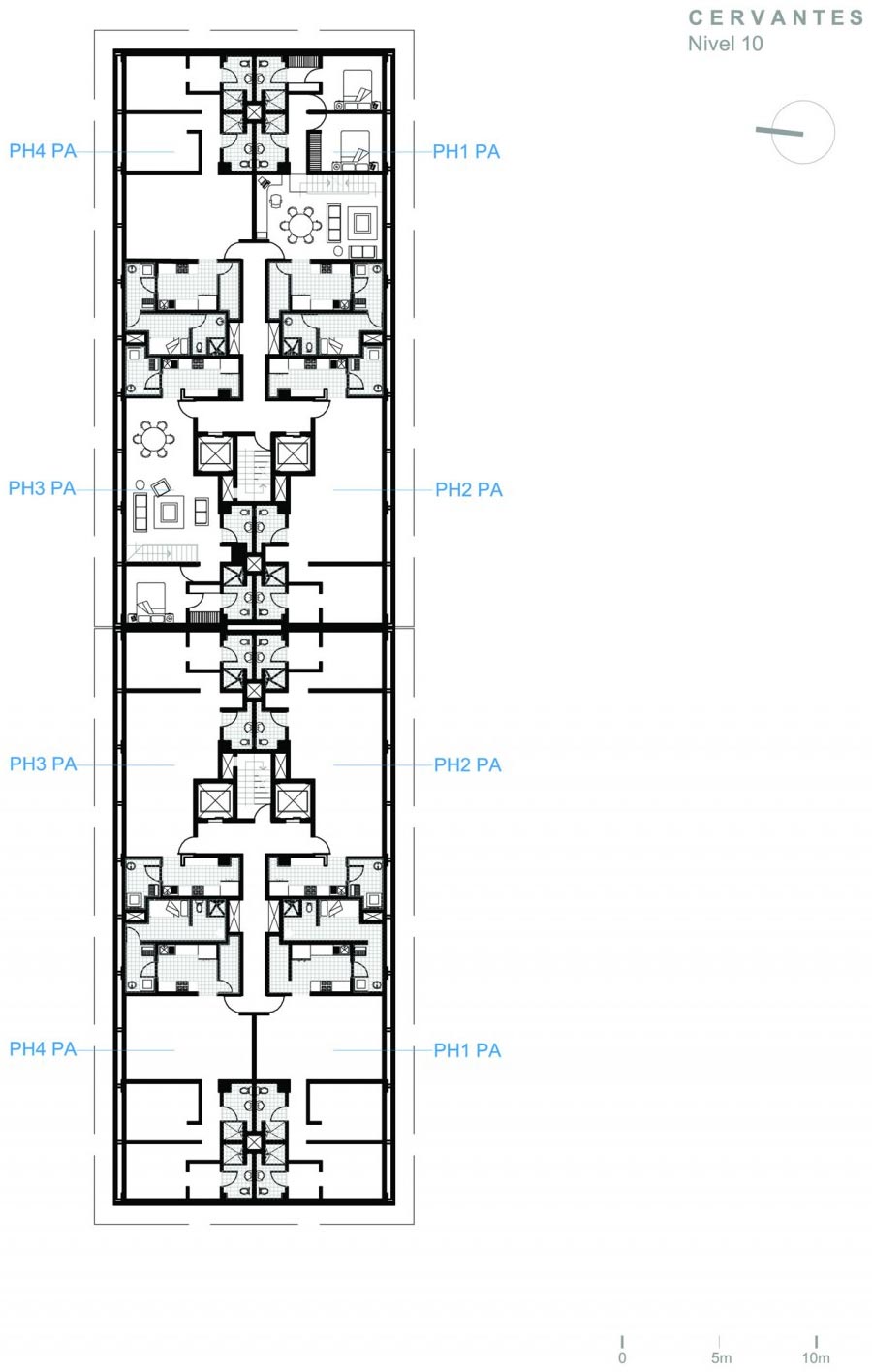

[6] Planta nivel 10
[7] Planta de techos

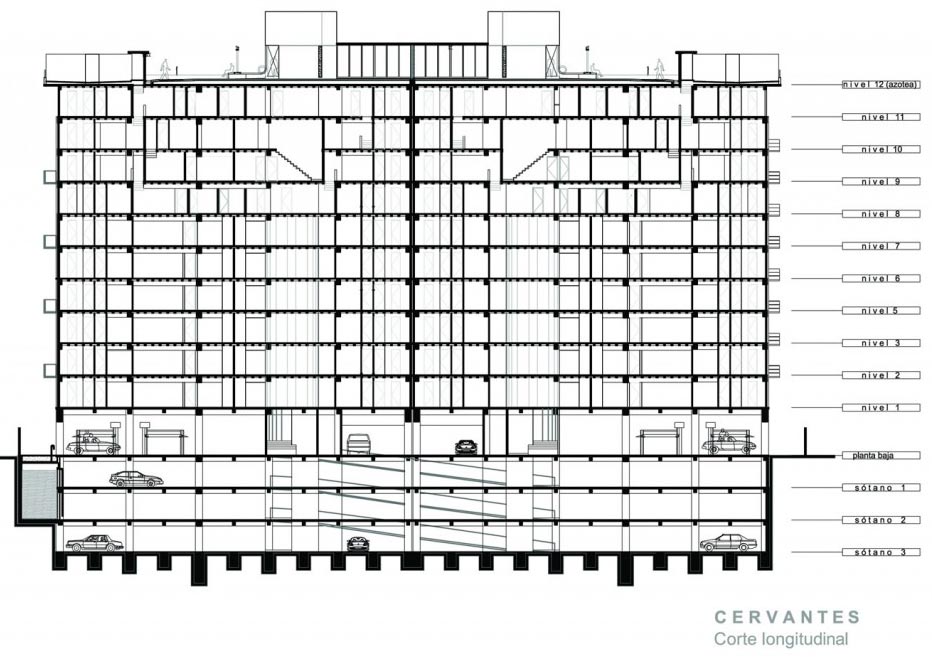

[8] Corte longitudinal

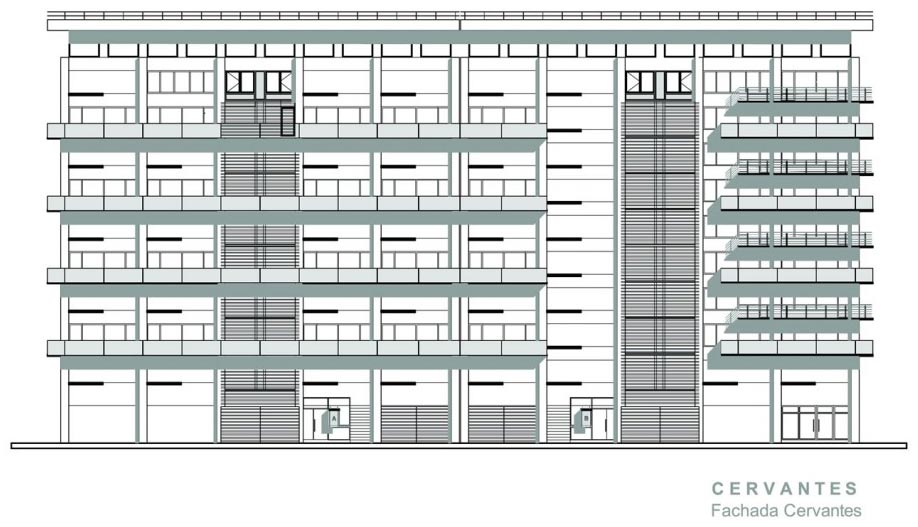

[9] Vista frontal

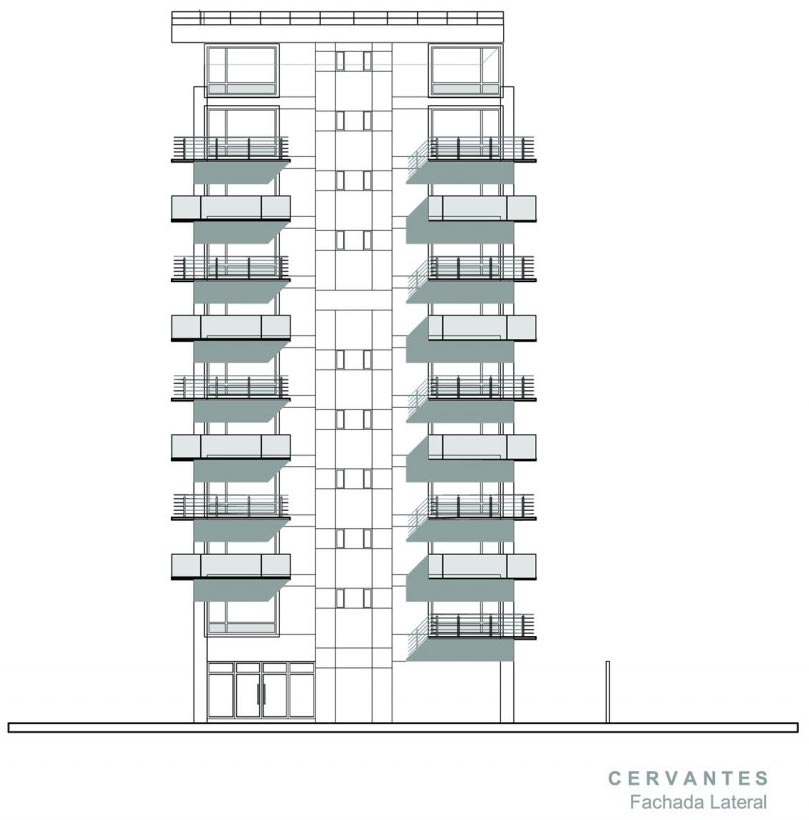

[10] Vista lateral


Imágenes
Realice click sobre las imágenes para ampliarlas.

Ver ficha técnica y datos de contacto al pie de página.


Acerca de los proyectistas
Para más información sobre ZD+A visite el sitio web zda.com.mx
