Conjunto residencial Illa del Mar (Barcelona) - Martínez / Sisternas


Ficha técnica
Ubicación: Diagonal Mar, Barcelona, España
Proyecto: Adolf Martínez, Josep Lluís Sisternas, Architects, MSA+A. Jorge Muñoz, Enrique Albin, Architecture & Planning Inc.
Equipo de proyecto: Cristóbal Arrabal, Antoni Ramis, Tomás de Riba, Ricard Morató, Architects, MSA+A
Ingenieros estructurales: Agustí Obiol, Architect, BOMA. Juan Pablo Rodríguez, Ignacio Vallet, Architects, MSA+A
Ingeniería: PGI / Yolanda Boto, Architect, MSA+A
Desarrollador: Espais Diagonal Mar
Empresa constructora: Espais Promocions Immobiliàries EPI
Area construida: 60.377 m2
Programa: 252 unidades, servicios comunes, locales comerciales y estacionamientos
Altura de las edificios: torre sur: 99,00 metros (26 pisos), torre norte: 77,00 metros (22 pisos)
Año de proyecto: 2003-2005
Año de construcción: 2005-2008
Fotografía: Adrià Goula, Rafael Vargas

Contacto
Web: http://www.msa.cat

Ver planos de la obra

Este conjunto residencial ocupa el extremo sudeste del sector Diagonal Mar, un conjunto de cinco manzanas singulares, emplazadas en un extenso parque público, en el frente marítimo de Barcelona.

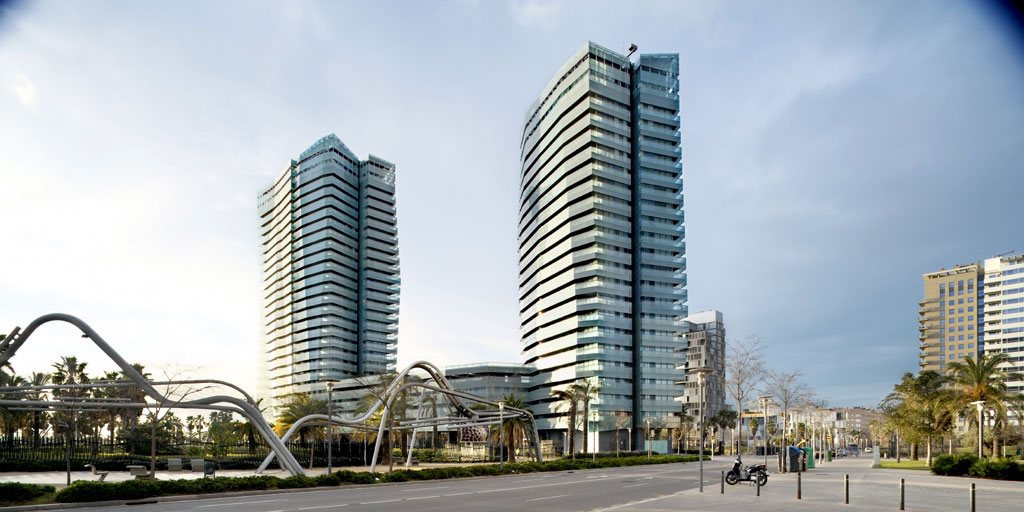

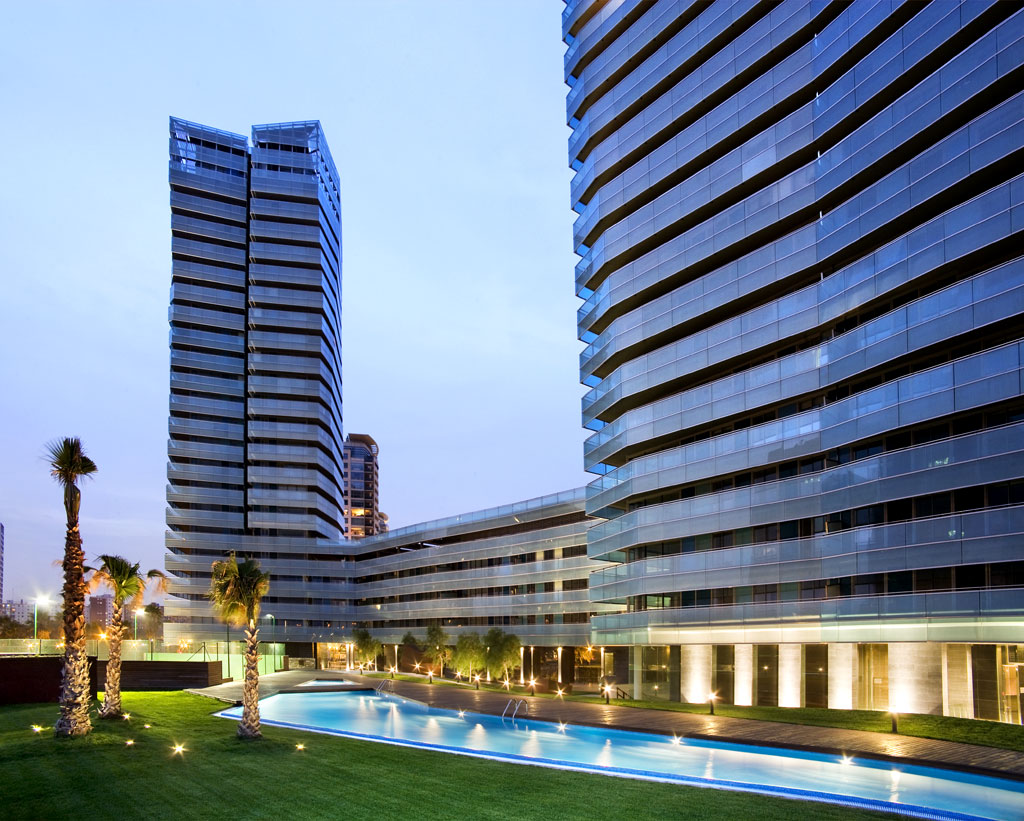

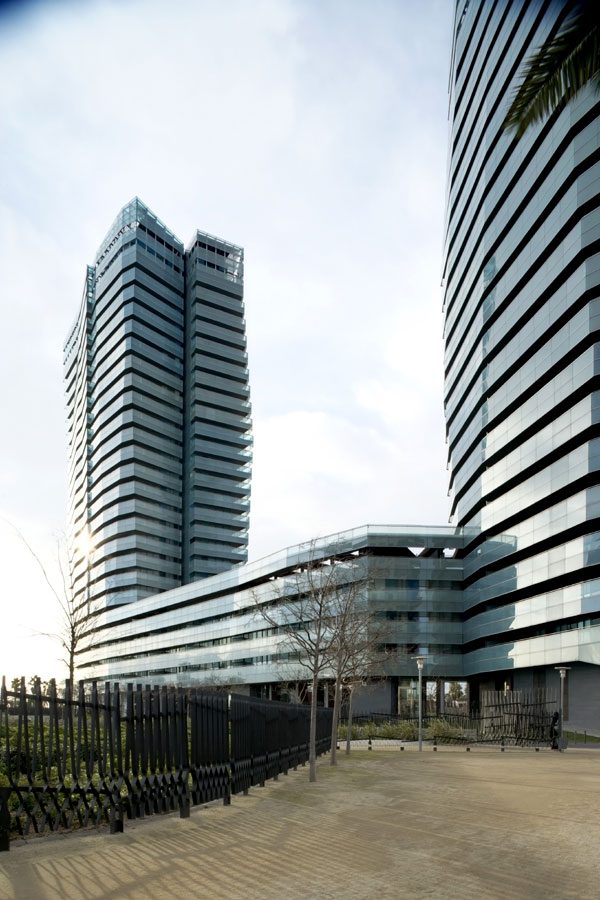

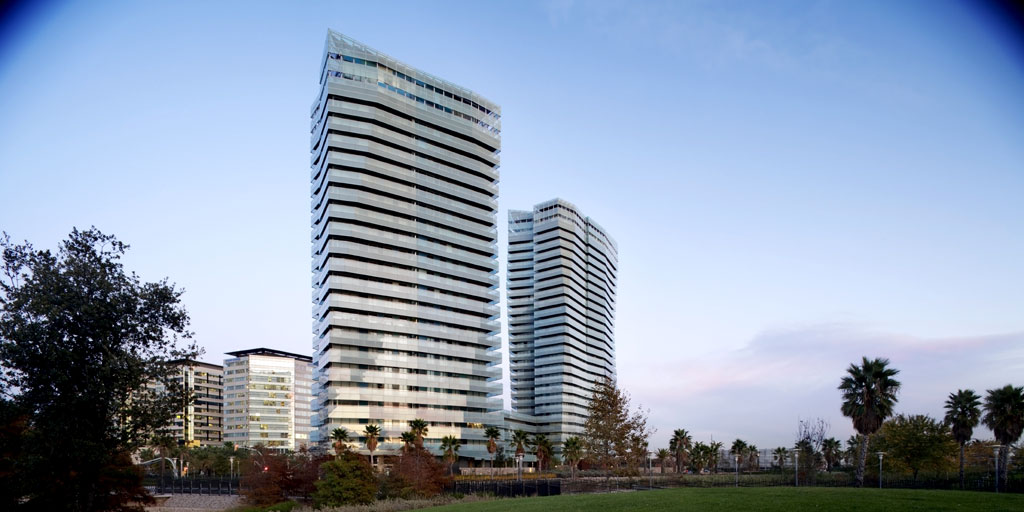

El proyecto comprende dos torres de matriz prismática, conectadas por medio de un cuerpo lineal, que proporciona unidad y continuidad al complejo volumen del conjunto.

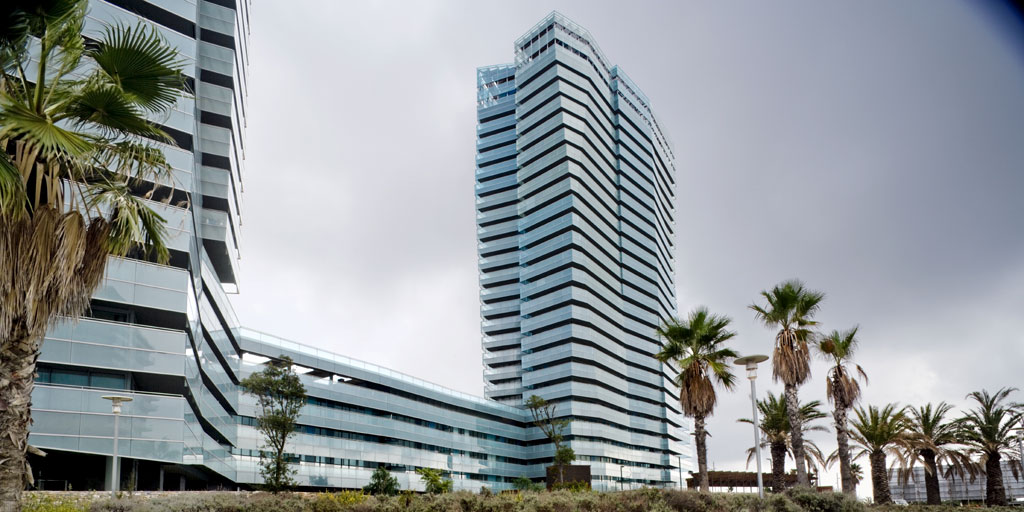

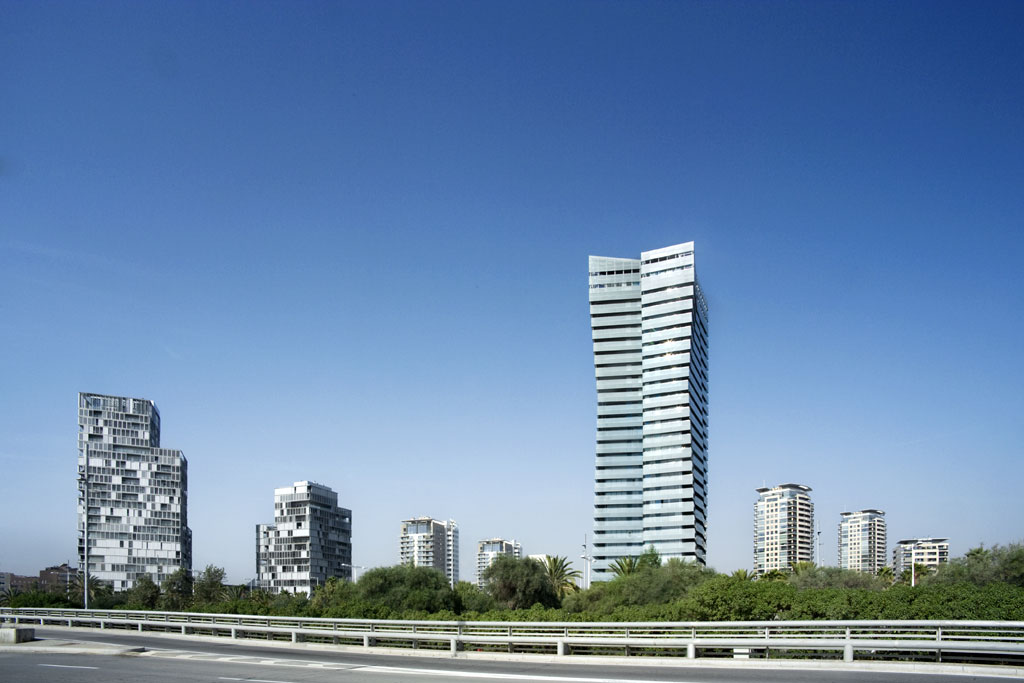

La torre sur, de 99 metros de altura, alinea al Paseo Marítimo su fachada más estrecha, que ofrece una imagen esbelta desde las vistas lejanas, desde la playa y desde el mar, y se relaciona en profundidad y en altura con los edificios contiguos del frente marítimo.

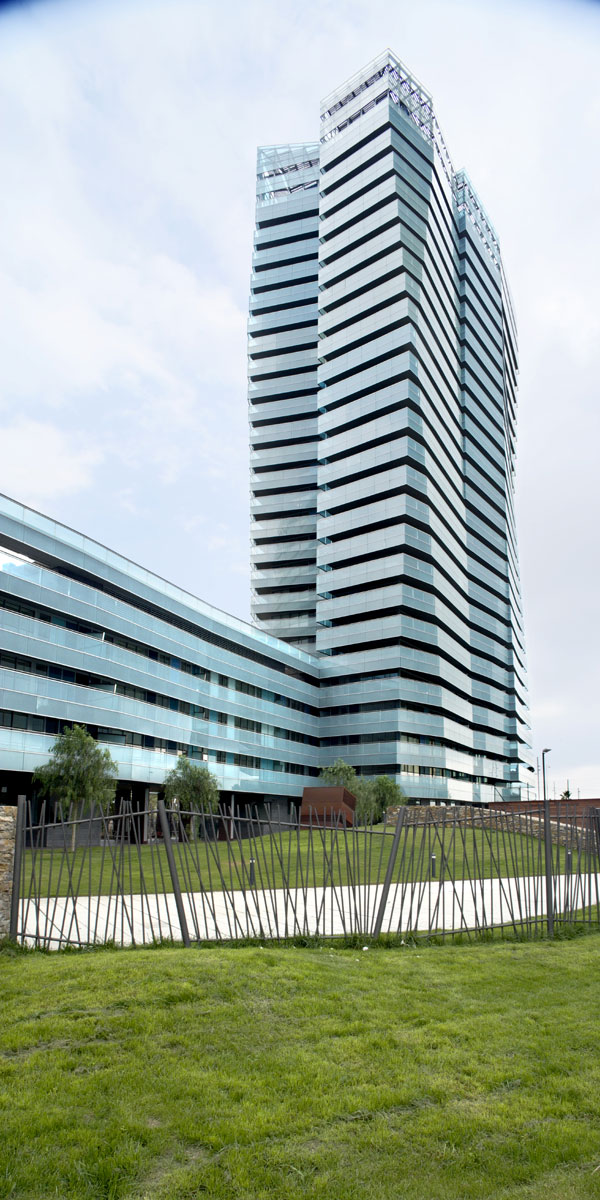

La torre norte, con una altura de 77 metros, comparte alineación y matriz volumétrica con dos las dos torres interiores de la manzana contigua, y forma con estas sobre el parque un frente de traza perpendicular a la Avenida Diagonal.

El brazo que conecta ambas torres a nivel de los cuatro primeros pisos, establece el límite de levante del solar.

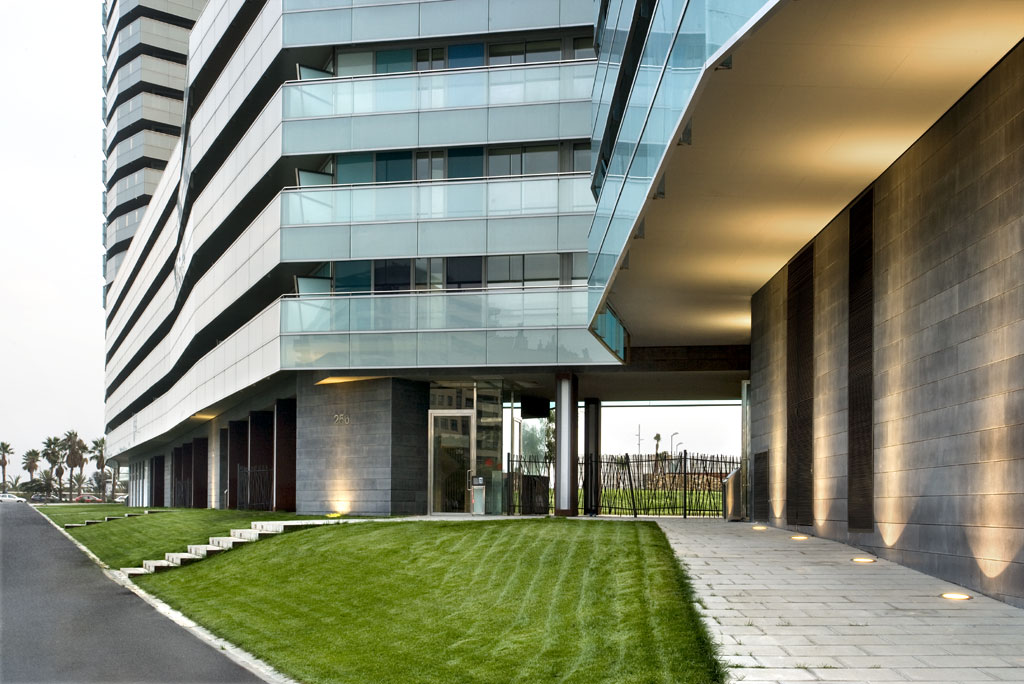

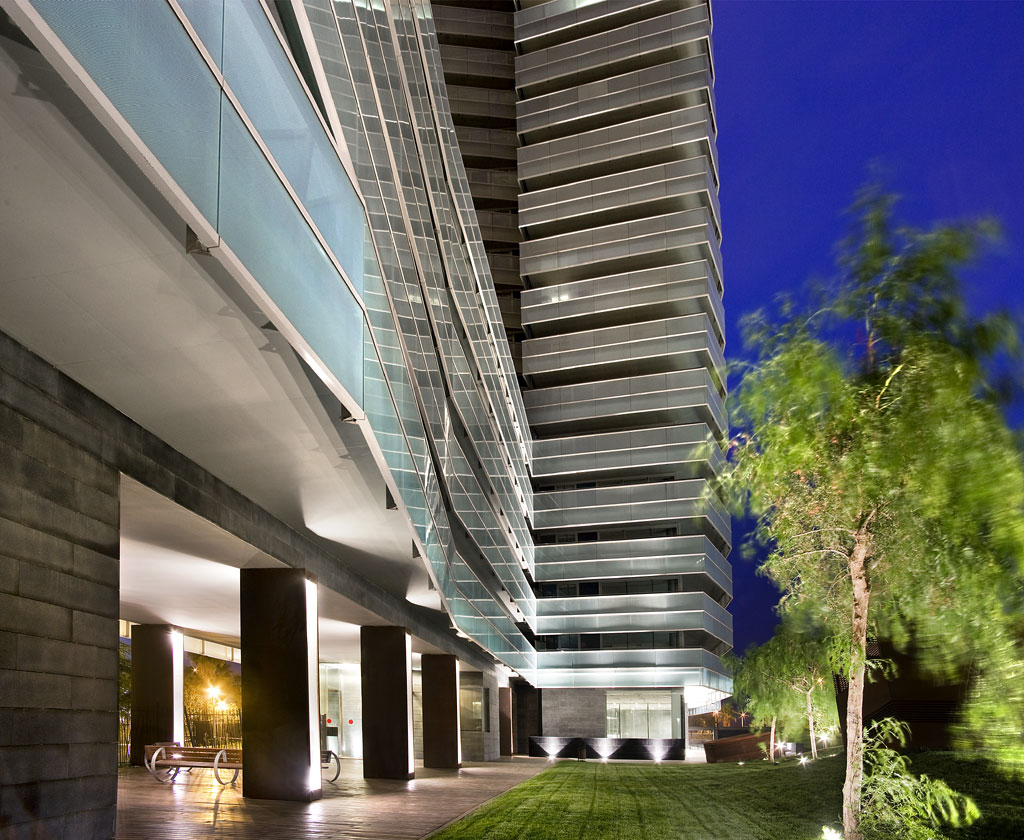

Se plantea como un puente, con la planta baja porticada, lo que propicia la continuidad visual y preserva la unidad del parque en el que se emplazan los edificios.

Estructuralmente, las torres se plantean sobre la base de un núcleo central resistente, que sigue la traza del sistema de comunicaciones verticales, y una línea perimetral discontinua de pantallas de hormigón que delimita el cerramiento exterior.

Más allá de esta línea de fachada estructural, se produce un vuelo de las losas de forjado, de profundidad variable, que configura amplias terrazas perimetrales, y modela planta a planta el volumen aparente de cada edificio.

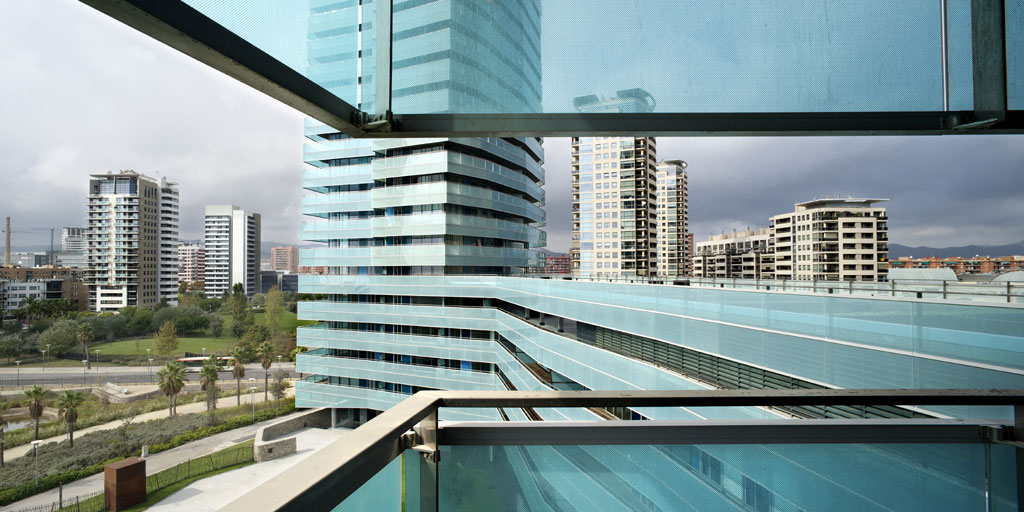

El plano de fachada exterior, formado por franjas horizontales continuas de vidrio serigrafiado, protege las terrazas, y filtra y matiza la percepción del volumen interior, acabado también con un revestimiento de vidrio coloreado.

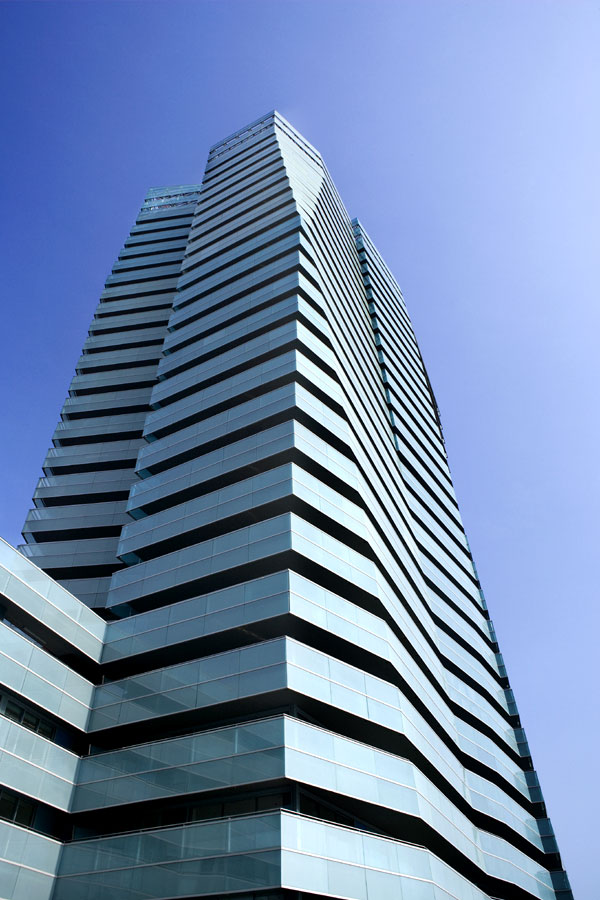

Los ajustes de profundidad de los vuelos planta a planta modelan el volumen exterior, para formar estratégicamente pliegues, fragmentos de plano en pendiente y extraplomados y aristas vivas.

En función de la luz incidente y de la posición del espectador, los fragmentos de fachada varían a lo largo del día de transparentes a opacos, de reflectantes a satinados, ofreciendo imágenes y matices cambiantes de color, brillo y transparencia.

Este tratamiento confiere a los edificios una imagen dinámica y compleja del volumen, que se pliega en el suelo y asciende hacia el cielo con trazas sinuosas.

Especialmente en las vistas próximas, que muestran los relieves, y en las vistas sobre las caras esbeltas de las torres, desde la playa y desde la Avenida Diagonal, el edificio muestra sus cualidades expresivas, y establece con el lenguaje orgánico del parque un juego de mutuo apoyo formal.


Planos
Realice click en los links para ver los planos.

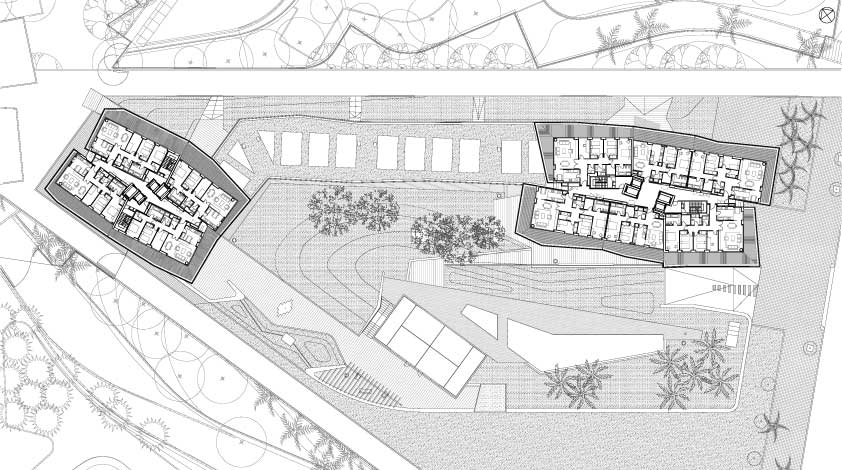

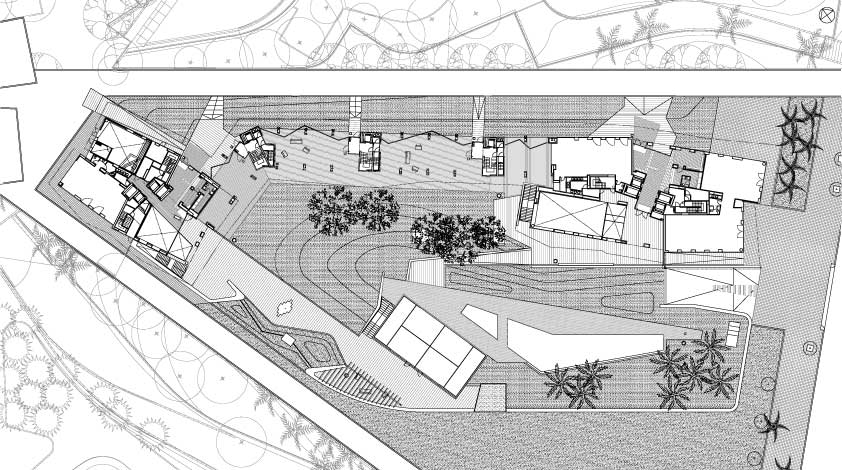

[1] Planta baja

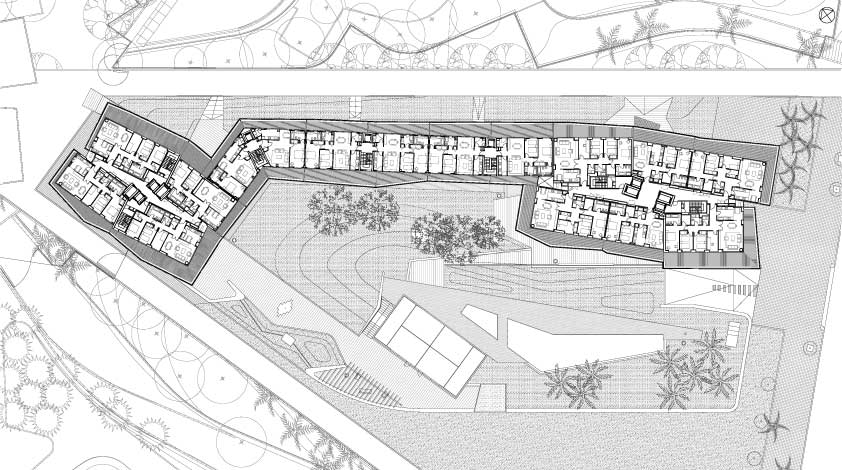

[2] Planta nivel 1-3
[3] Planta tipo

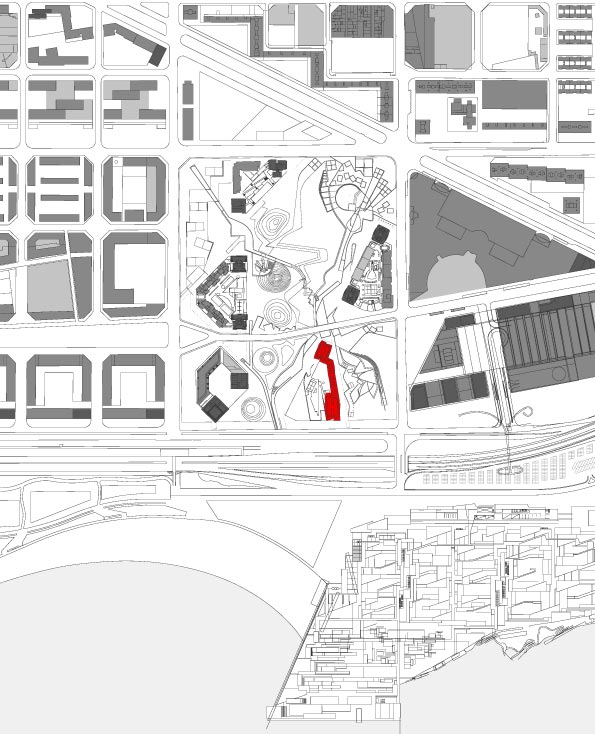

[4] Implantación

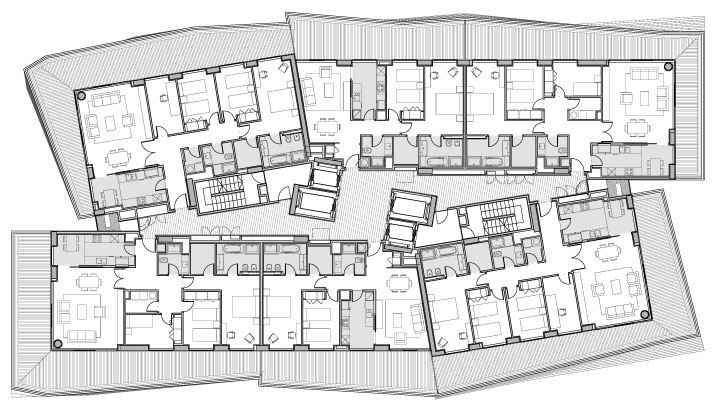

[5] Torre sur: planta tipo

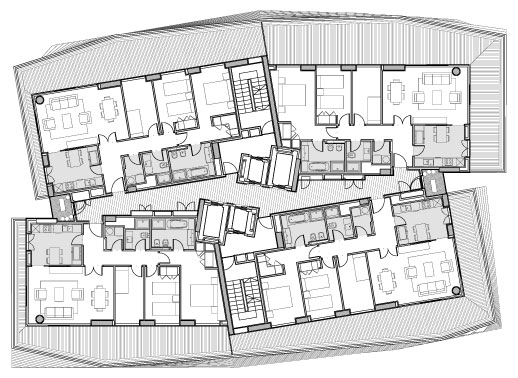

[6] Torre norte: planta tipo

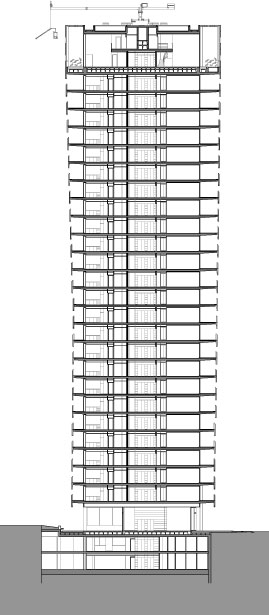

[7] Torre sur: corte
[8] Torre norte: corte

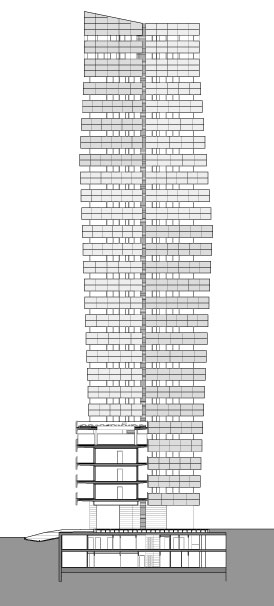

[9] Corte edificio puente

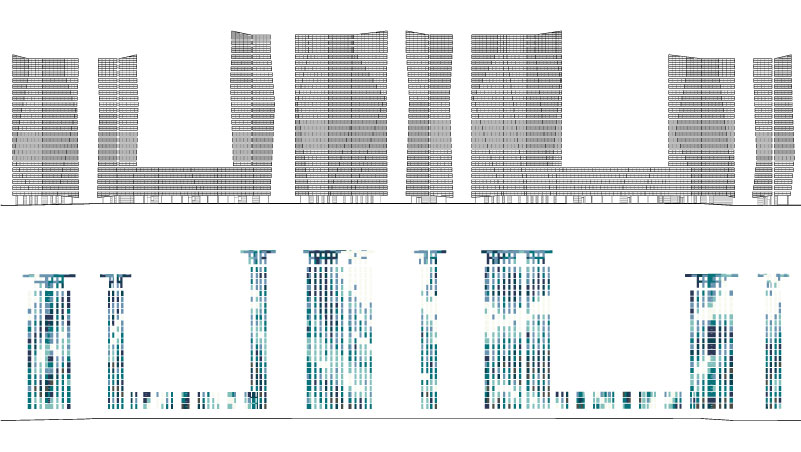

[10] Fachadas

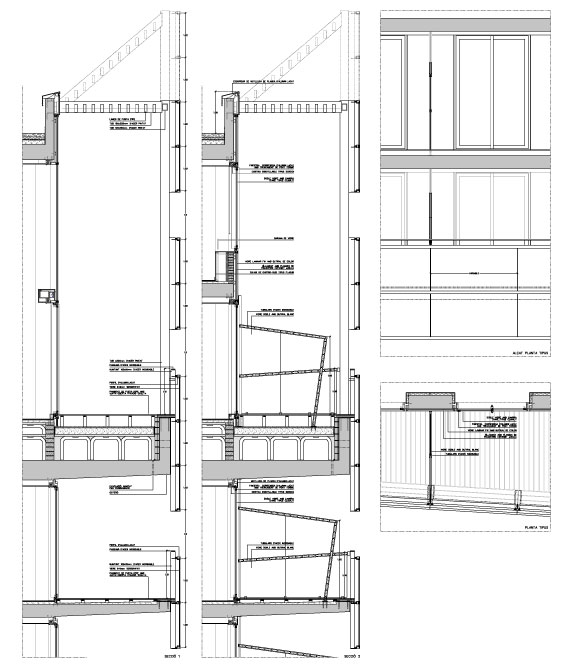

[11] Detalle fachada


Imágenes
Realice click sobre las imágenes para ampliarlas.

Ver ficha técnica y datos de contacto al pie de página.
