Modulo Habitable (Prototipo EFE) - Juncos-Londero Arquitectos


Ficha técnica
Nombre: Modulo Habitable (Prototipo EFE)
Proyecto y Dirección Técnica: Juncos-Londero Arquitectos
Constructora: Tecno Due
Responsable Técnico: Ing. Rafael Ramacciotti
Superficie cubierta: 15 m2

Contacto
http://www.juncoslondero.com.ar
http://juncoslondero.blogspot.com

Ver planos de la obra

Modulo Habitable
Prototipo EFE

Envolvente-Estructura
Espacio-Forma
Función-Equipamiento

El concepto del espacio arquitectónico surge de la materialización del flujo de movimientos, con un expansión modular facetada de las funciones planteadas por las actividades interior-exteriores.

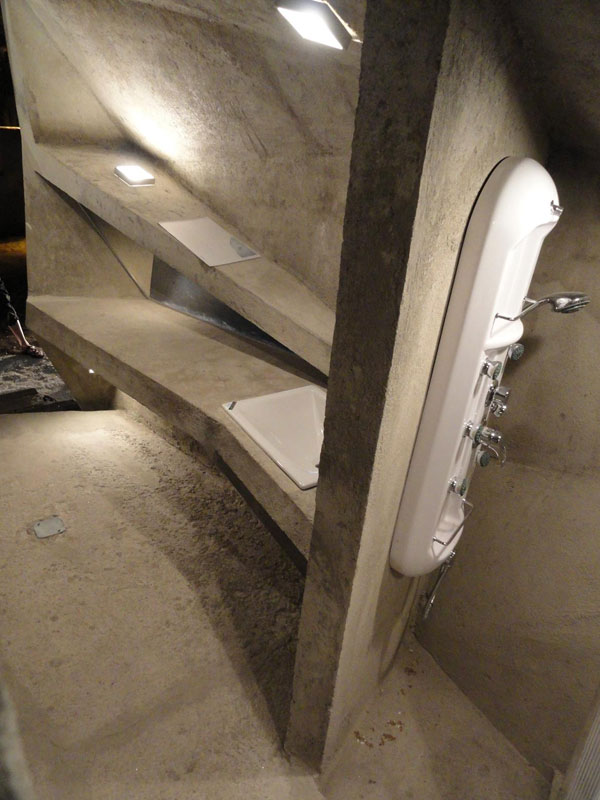

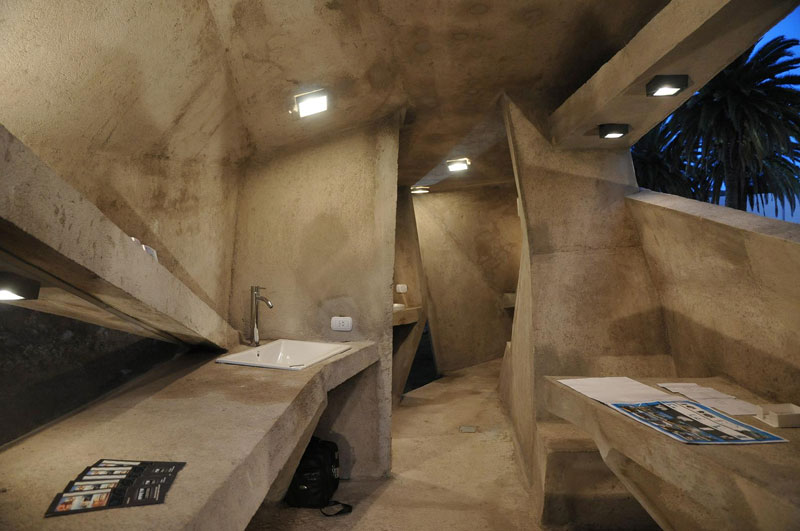

En este caso se desarrolló un prototipo compacto habitable, con funciones básicas de estar, descansar, comer e higienizarse.

El objeto fue concebido para llevar el sistema constructivo a lo máximo de sus posibilidades, funcionales y expresivo-formales.

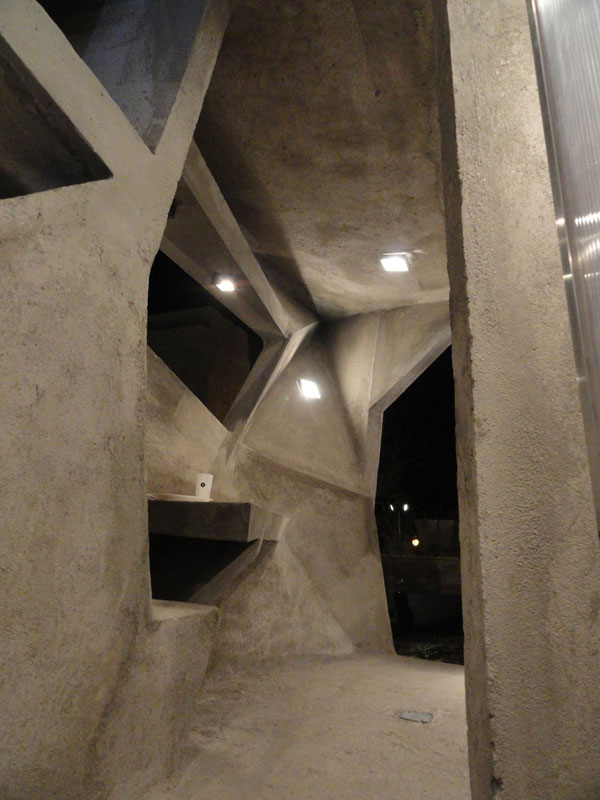

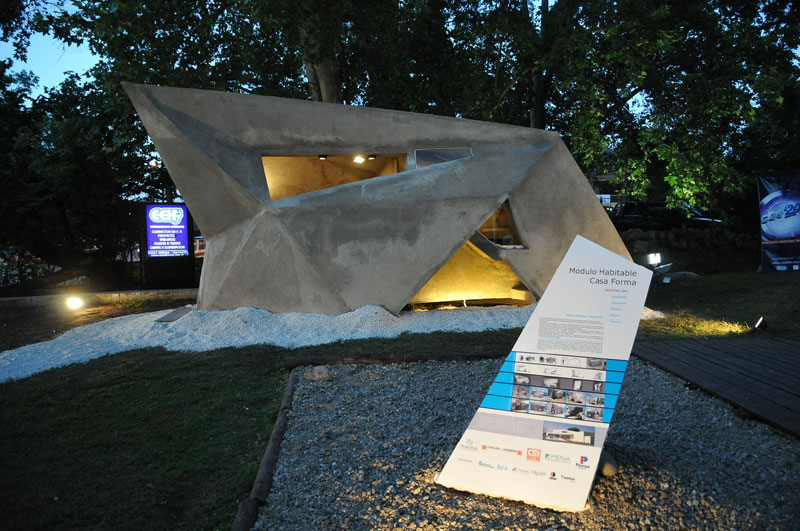

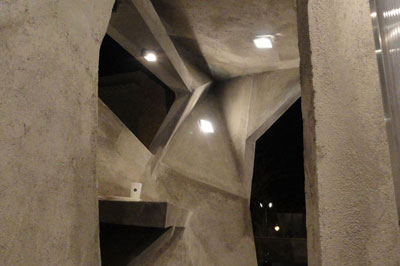

La piel externa envuelve como una coraza el espacio y las actividades que en él suceden, con perforaciones para iluminar y ventilar, contrayendo y expandiéndose para resolver el equipamiento como cierre y límite del espacio interior.

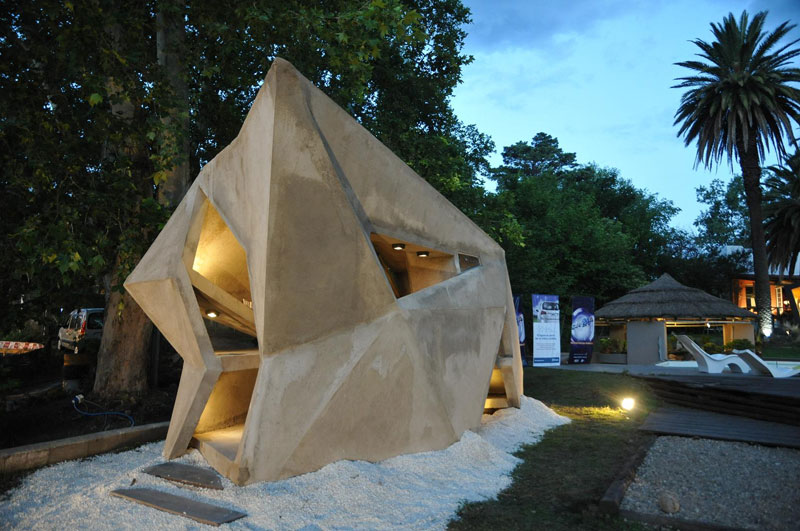

El lenguaje facetado responde a una resolución constructiva, ya que la materialización del mismo se lleva cabo con un sistema constructivo planar.

Este se modula y se faceta para expresar la morfología del objeto.

Dicho sistema constructivo consiste un conjunto de paneles modulares que operan como cerramiento y elemento estructural portante.

En su interior están conformados por una alma de poliestireno expandido, reforzados con una maya metálica en cada cara del mismo.

Las instalaciones son de la manera tradicional colocadas en canalizaciones realizadas con una pistola de calor en el poliestireno expandido y atadas a las mayas metálicas.

Finalmente la terminación se realiza con concreto cementicio proyectado mediante compresores de aire.

El sistema se comporta como un monocasco muy resistente, y puede mixturarse con otros sistemas constructivos.


Planos
Realice click en los links para ver los planos.

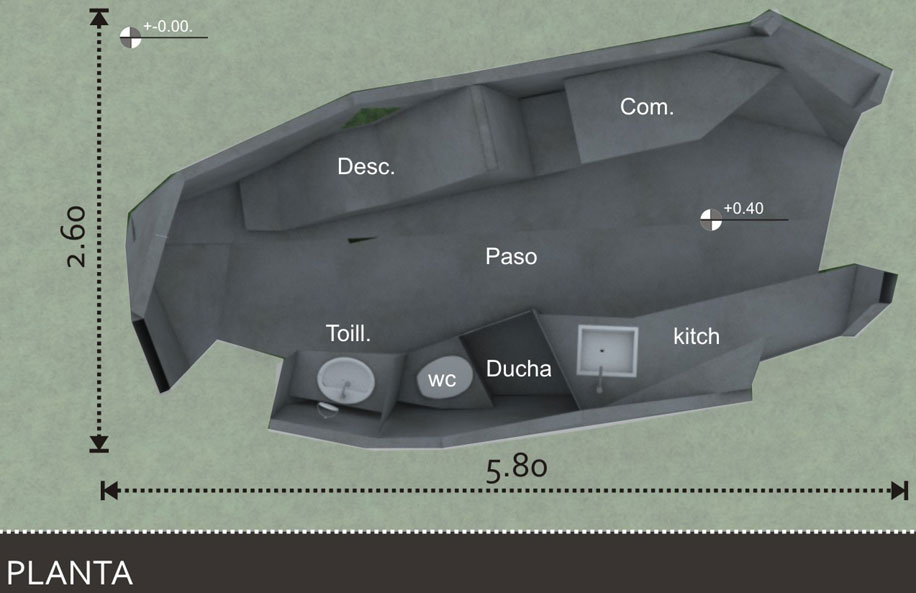

[1] Planta

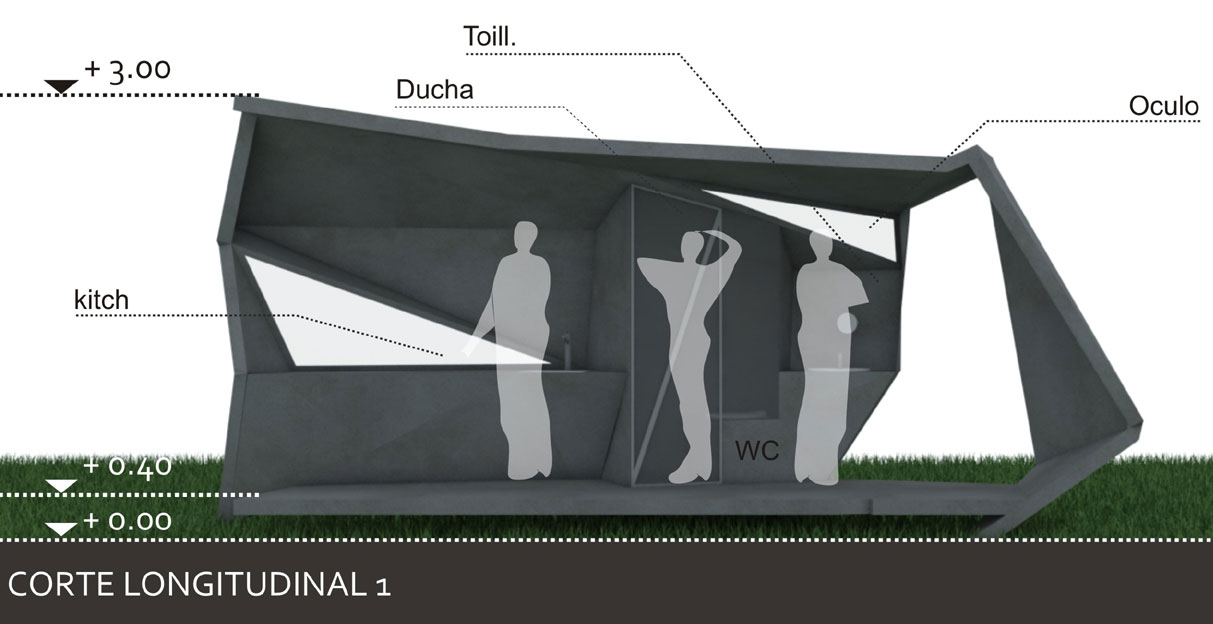

[2] Corte 1

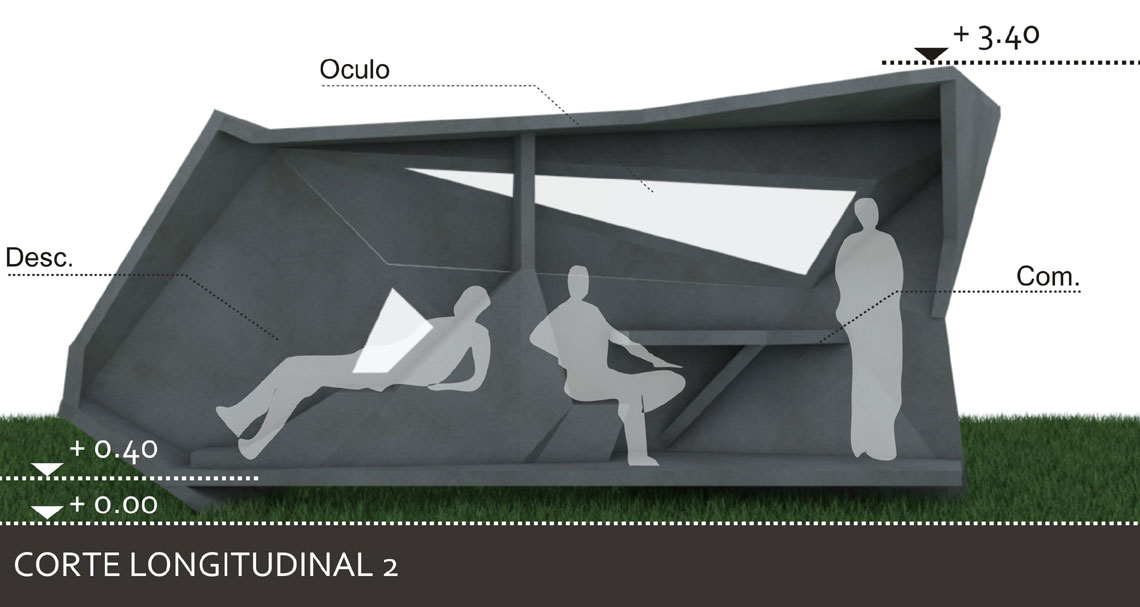

[3] Corte 2

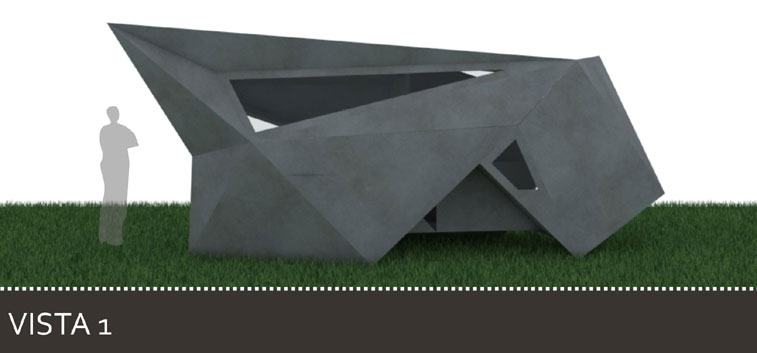

[4] Vista 1

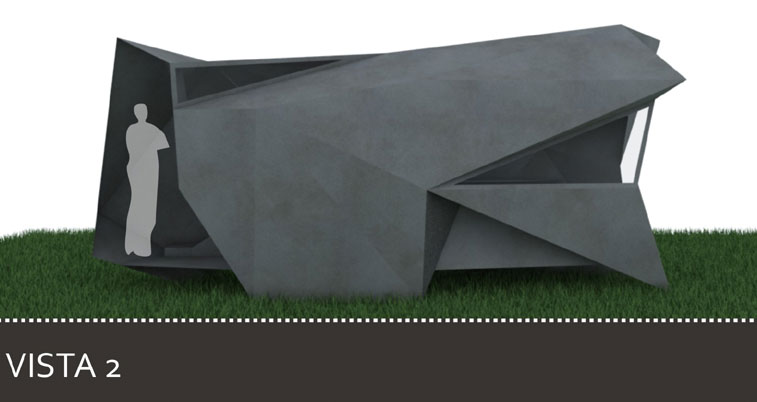

[5] Vista 2

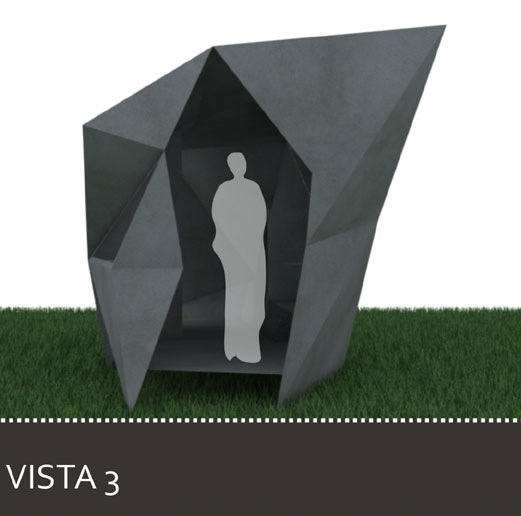

[6] Vista 3

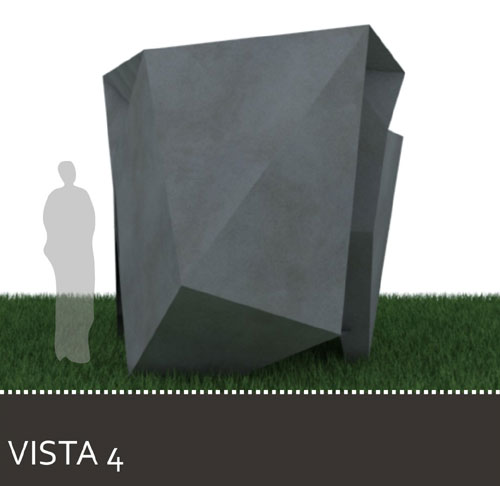

[7] Vista 4

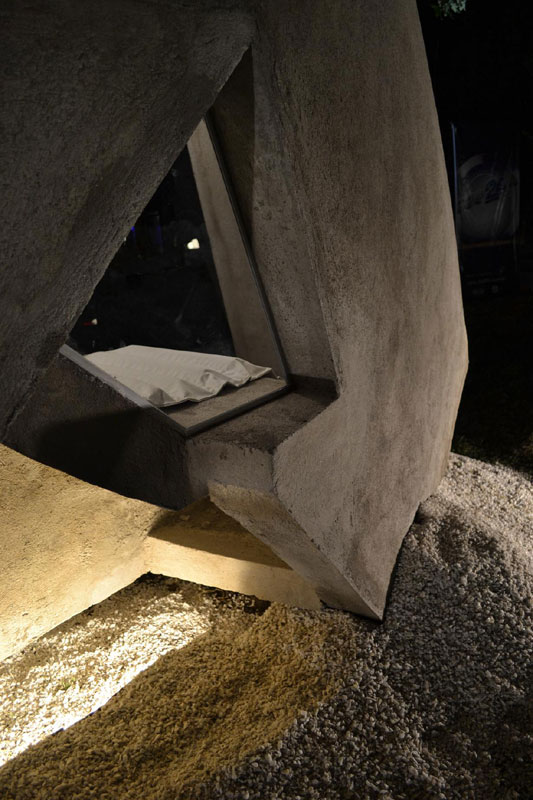

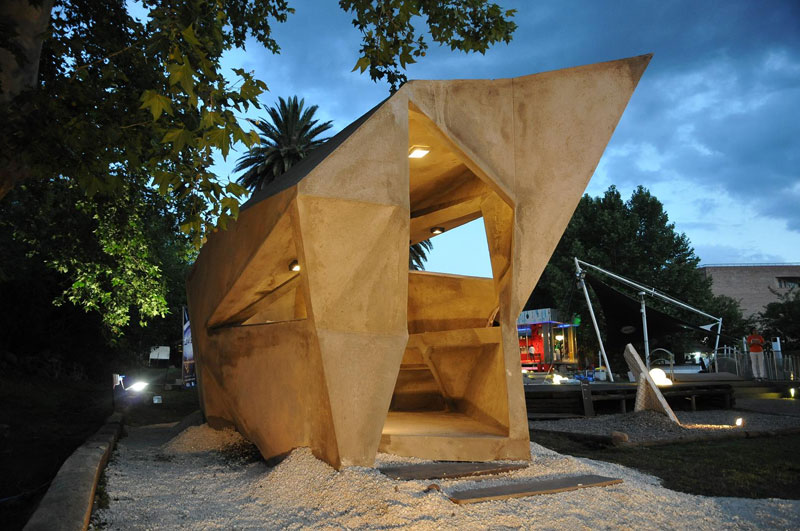

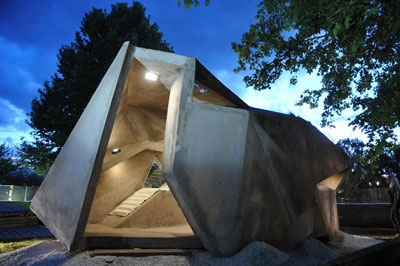

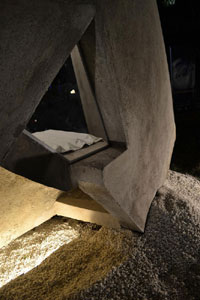

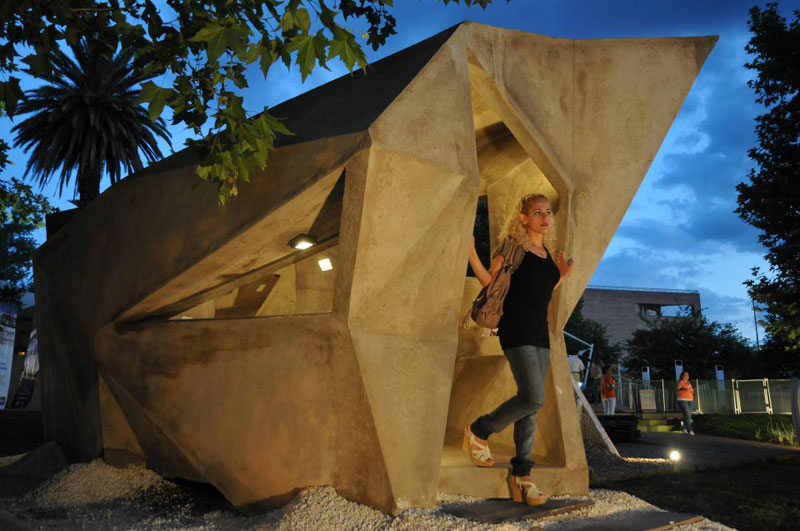

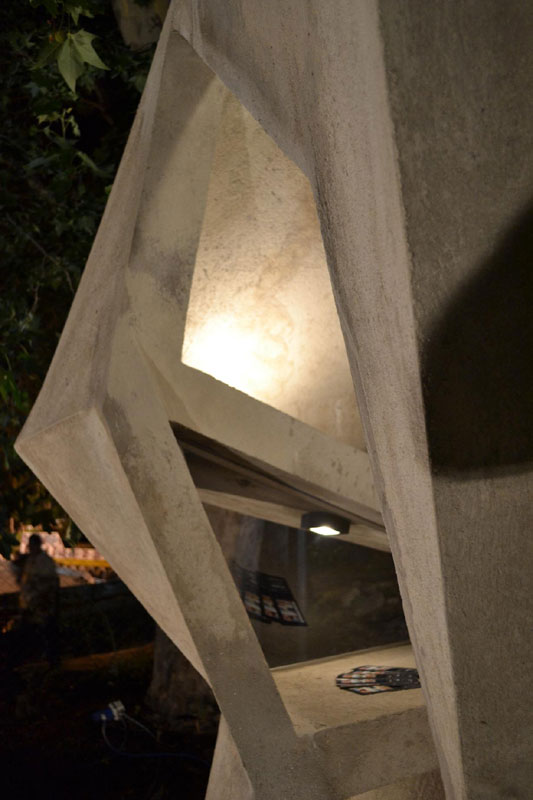

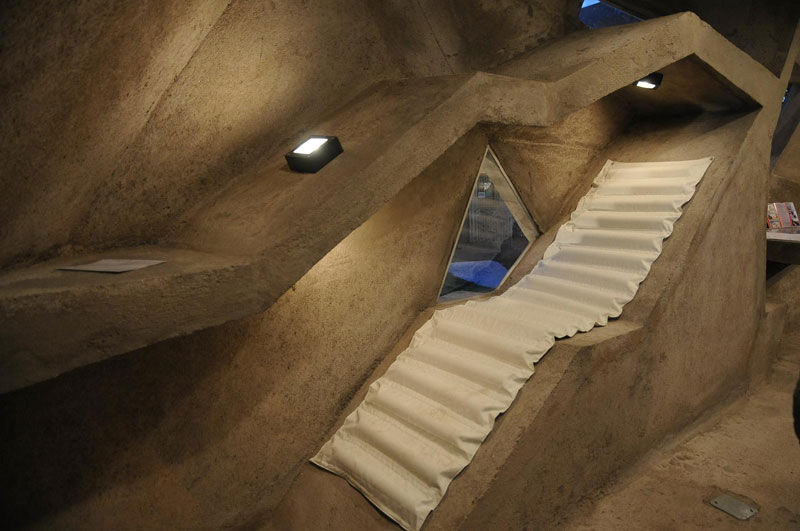

Imágenes
Realice click sobre las imágenes para ampliarlas.

Ver ficha técnica y datos de contacto al pie de página.


Acerca de los proyectistas
Para más información sobre Juncos-Londero Arquitectos visite juncoslondero.com.ar
