Probiomed Campus de Biotecnología e Investigación (Tenancingo, México) - GDU Grupo de Diseño Urbano y Colectivo Mx


Ficha técnica
Nombre: Planta de Biotecnología II Probiomed Tenancingo
Ubicación: Tenancingo Estado de México, México
Área total: 12 Ha.
Área comedor: 1000 m2
Área Laboratorios investigación y desarrollo: 1200 m2
Área PBT II (planta): 1500 m2
Año de realización: 2007-2010
Cliente: Probiomed SA de CV
Plan maestro y Arquitectura: Mario Schjetnan/Grupo de Diseño Urbano, Colectivo Mx
Director del proyecto: Mario Schjetnan Garduño
Coordinador del Proyecto: Antonio Plá Pérez
Colaboradores Colectivo MX: Tania Hernández Salazar y Fátima Chavarría
Arquitectura de Paisaje: Marco Arturo González
Diseño estructural: Grupo SAI, Gerson Huerta
Coordinador de arquitectura e instalaciones: Edgardo Martínez
Construcción: CEPPELI, César Pérez Elizalde
Jardinería y Viveros: Rosalio Flores
Fotos: Francisco Gómez Sosa

Contacto
http://www.gdu.com.mx



Ver planos de la obra

English version

Probiomed es una empresa de características especiales en México, dedicada a la investigación y fabricación de productos biomédicos tales como vacunas y componentes fármacos para la medicina.

Localizado en Tenancingo, Estado de México ha creado un campus de alta tecnología biomédica. El primer componente de esta campus es su propia planta, que ha venido ampliando y modernizando mediante un proceso planeado.

Nuestro despacho GDU, conjuntamente con el Arq. Antonio Plá hemos desarrollado el proyecto arquitectónico, urbanístico y paisajístico de la planta, laboratorios, oficinas y un amplio comedor para empleados y ejecutivos, además de la planificación del Campus, en donde se alojarán empresas similares o ampliaciones afines a las de la empresa.

La primera fase de intervenciones arquitectónicas consistieron en remodelar el laboratorio y posteriormente se añadió un cuerpo con los cubículos para investigadores y áreas de producción.

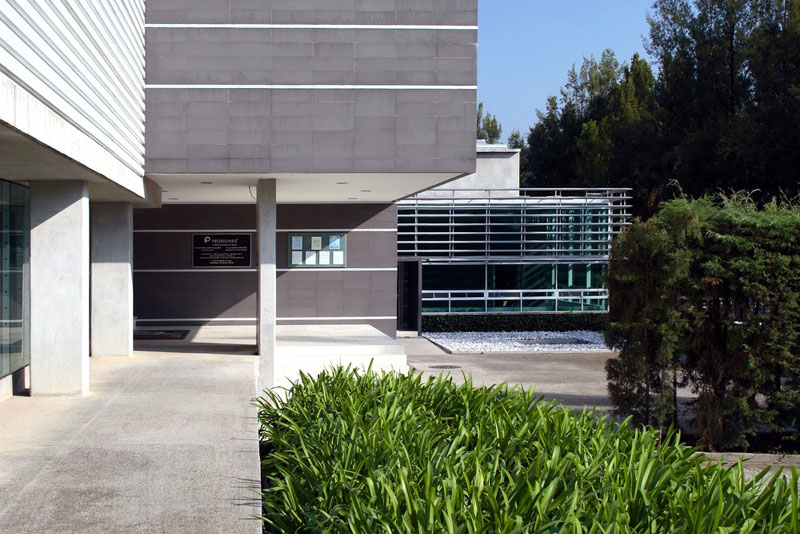

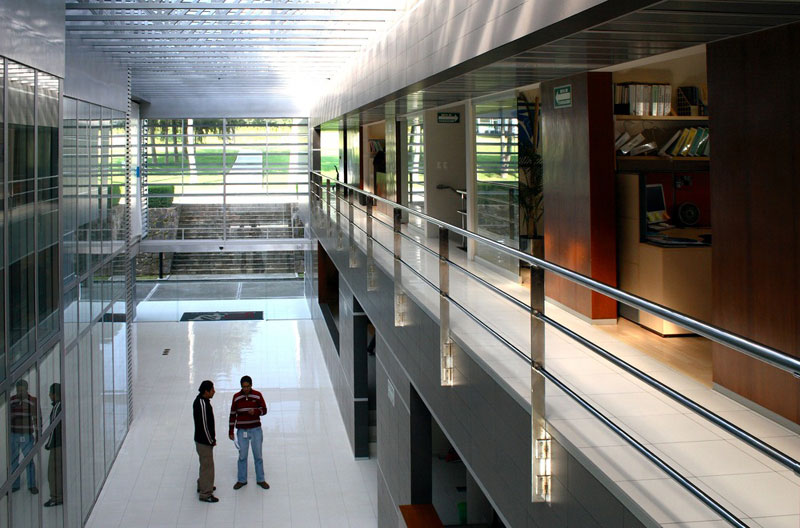

El laboratorio, altamente complejo en instalaciones y requerimientos sanitarios, se caracteriza por un corredor perimetral acristalado que permite observar a los científicos además de crear los filtros necesarios.

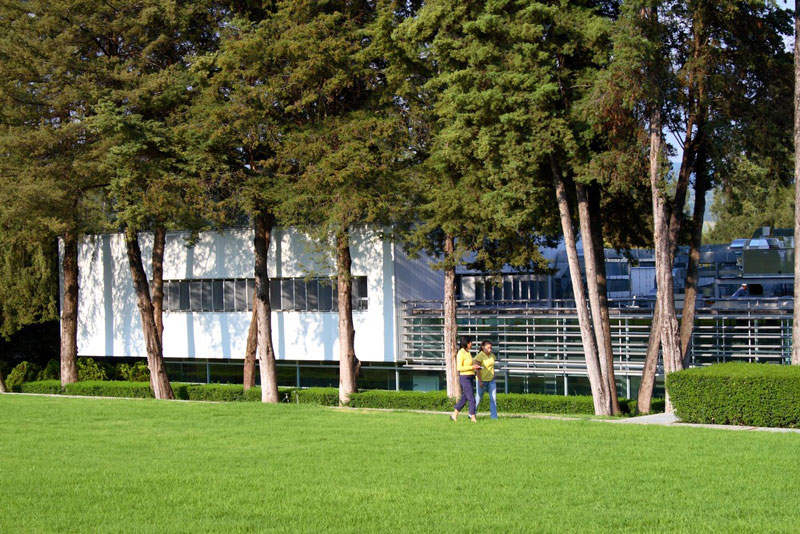

La luz se tamiza mediante parteluces horizontales que permiten vistas y contacto con los bellos jardines perimetrales del conjunto.

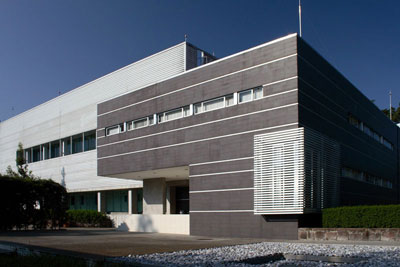

Posteriormente se diseñó y construyó la nueva planta de producción de vacunas y fármacos, oficinas generales y los edificios de instalaciones y casa de máquinas.

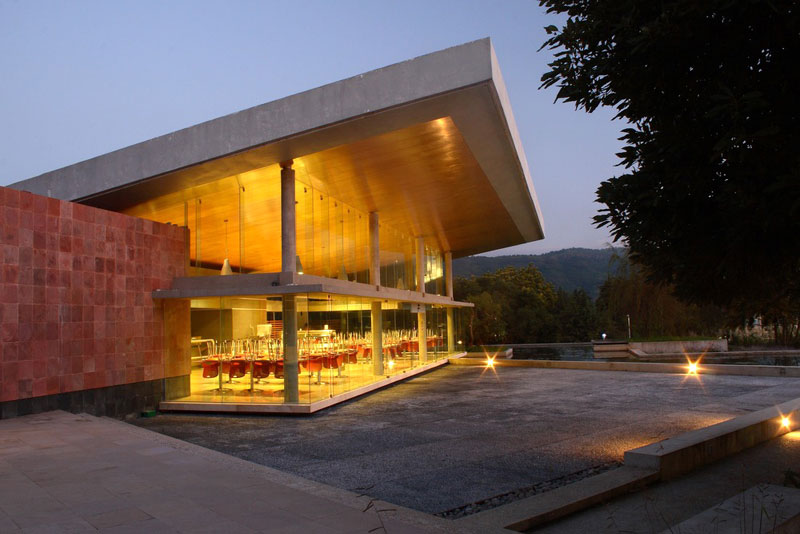

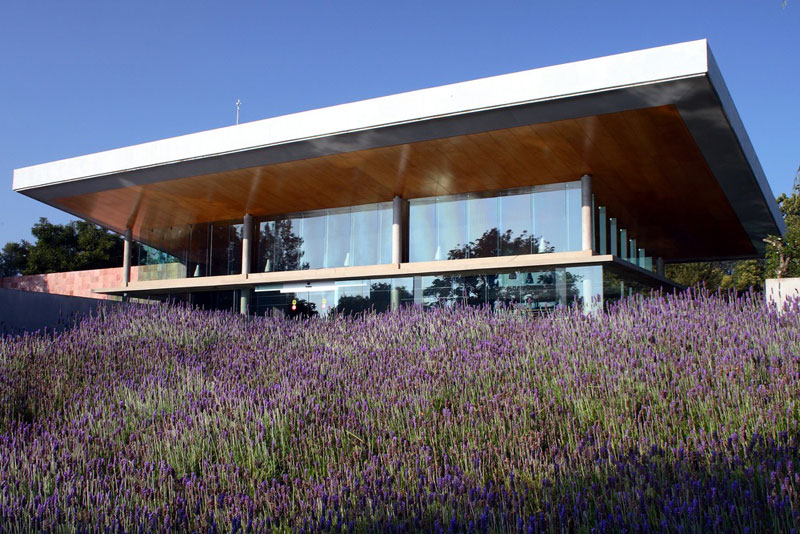

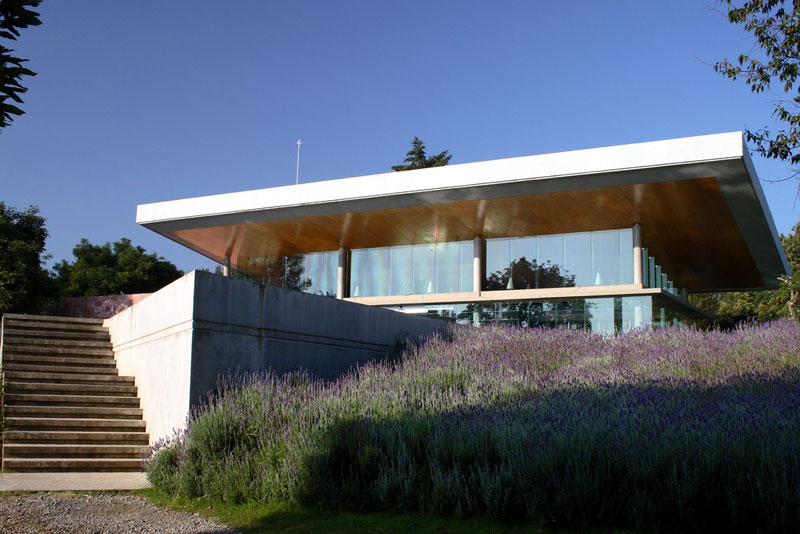

La fase más reciente de intervención consistió en la implantación del comedor de empleados, investigadores y ejecutivos que se localizó en la parte alta del predio, en medio de una antigua y bella huerta de aguacates.

El edificio se convierte en un ícono y símbolo del conjunto por su carácter y vocación social, por su emplazamiento y por su volumetría y expresividad.

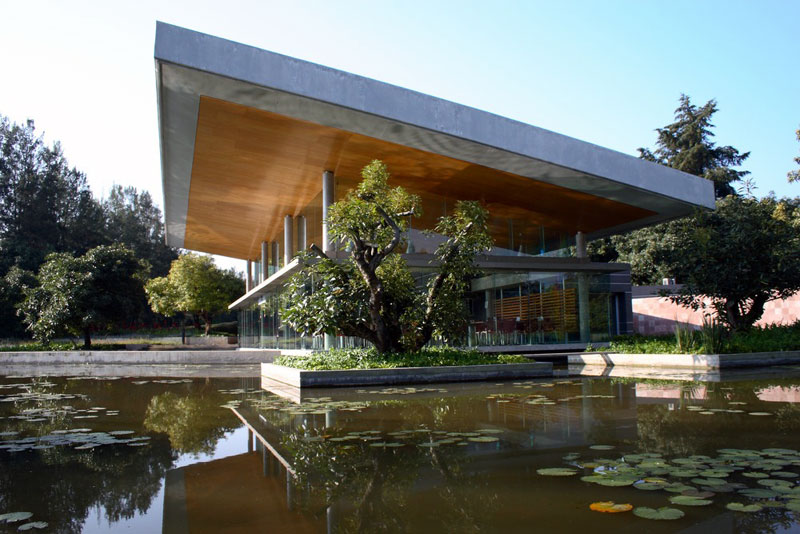

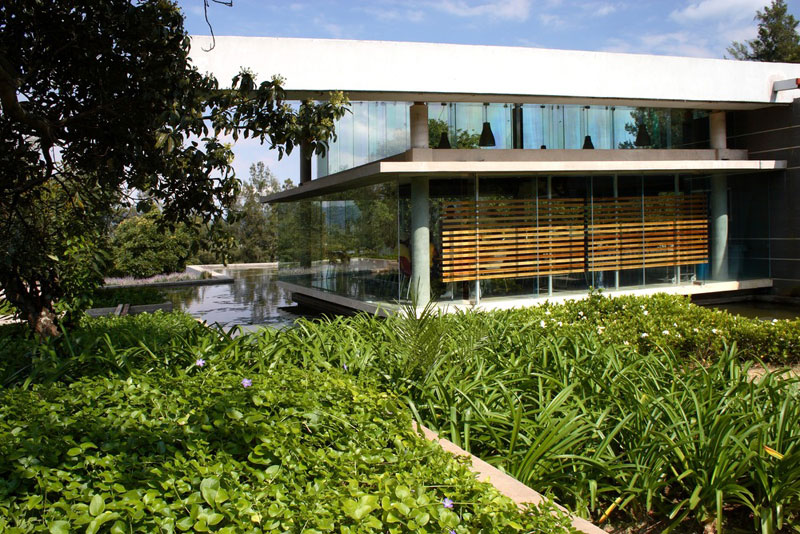

Aprovechando los niveles del terreno se localizó una cisterna de agua potable que forma la base del comedor y cuyas losas se aprovecharon para localizar un gran espejo de agua que rodea parcialmente el edificio, creando un entorno acuático sumamente agradable.

La techumbre del edificio se inclinó hacia el norte para ampliar las vistas a las montañas distantes y ampliar la captación de luz natural. La misma inclinación permite también captar agua de lluvia y llevarla al espejo y la cisterna.

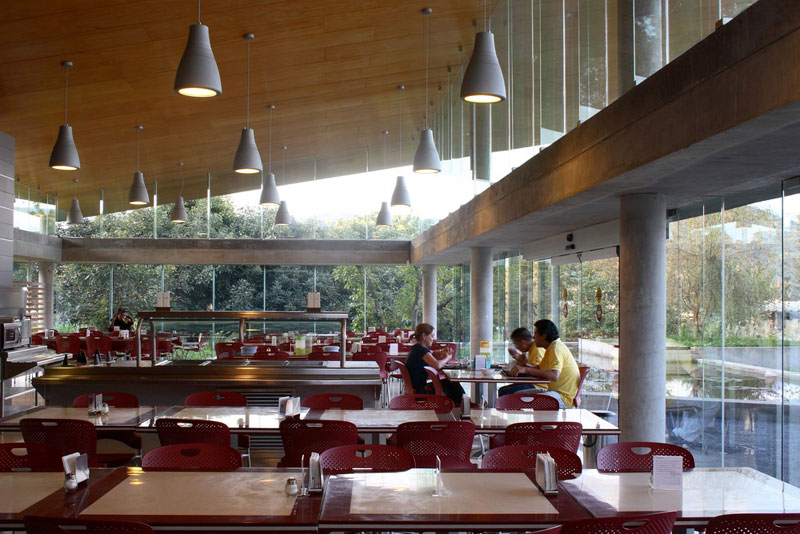

El interior del edificio se ventila en forma natural por medio de ventilación cruzada, sin necesidad de aire acondicionado o calefacción.

El comedor se ha convertido en un espacio que permite y promueve el contacto social entre investigadores, trabajadores, empleados y ejecutivos a la vez que es un remanso de descanso, tranquilidad y reflexión.


English version

Probiomed is a special enterprise in Mexico geared to research, development and production of biomedical products, such as vaccines and pharmaceutical components for medicine.

Located in the small town of Tenancingo in the State of Mexico (150 km. southwest of Mexico City), it has been developing a high technology campus for biomedical research and development.

The first component in the campus is their own plant, which has been expanding and modernizing through a planned process.

Our office GDU, together with Antonio Plá architects have been hired to prepare the master plan, architecture and landscape architecture of the campus, plant, laboratories, offices and the corporate dining hall for employees and executives. The campus will contain similar companies and future projects for the company.

The Dining hall was located in the higher portion of the site, in the midst of an old avocado orchard. Taking advantage of the slope, a potable water cistern was located next to the building, creating a still water mirror which partially surrounds the dining hall, creating a pleasant aquatic landscape.

The roof form was tilted towards the north façade to open views to distant and near mountains and to capture natural light. The inclination of the roof allows rain water to be deposited in the still water fountain and into the cistern.

The building has natural cross ventilation allowing windows to open and close. The dining hall has become an important social center where scientists, employees, workers and executives interact, as well as a space of tranquility, relax and meditation.


Planos
Realice click en los links para ver los planos.

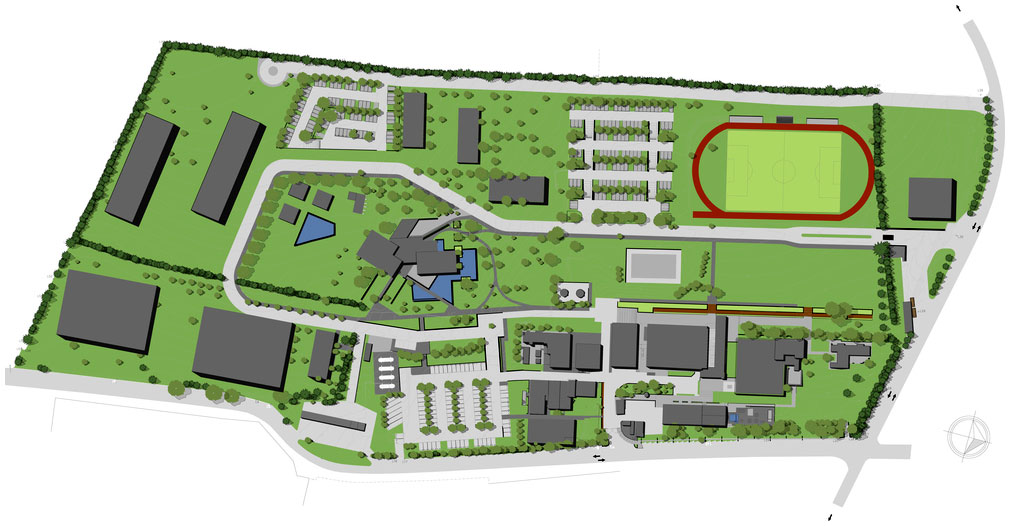

[1] Planta general

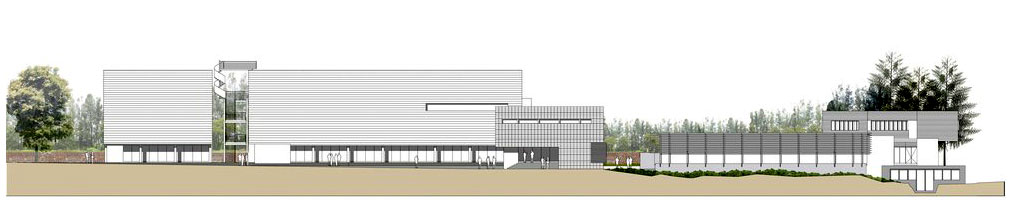

[2] Vista general

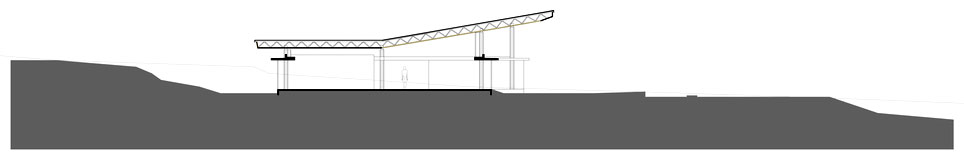

[3] Corte sector

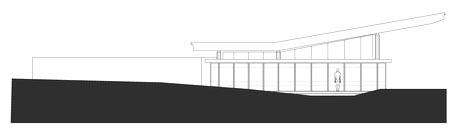

[4] Vista sector


Imágenes

Realice click sobre las imágenes para ampliarlas.


Acerca de los proyectistas
Para más información sobre GDU Grupo de Diseño Urbano visitar el sitio web gdu.com.mx
