Método para autoconstrucción CIMBRA:
2. Integración, fortaleza y plasticidad


Indice Método para autoconstrucción CIMBRA
0. Introducción
1. Construcción de una vivienda adecuada
2. Integración, fortaleza y plasticidad
3. Los muros
4. El techo
5. Final abierto... En la casa y en la técnica
6. Experiencia y evolución
7. A manera de conclusión

Contacto
Arq. Bruno Gatti: arquigatti@yahoo.com.ar
Arq. Gabriel Mirkin: gabriel.mirkin@gmail.com

2. Integración, fortaleza y plasticidad

La simple disposición y las características de resistencia de los diferentes elementos estructurales garantizan su solidez. Sencillo montaje.


Fácil ejecución

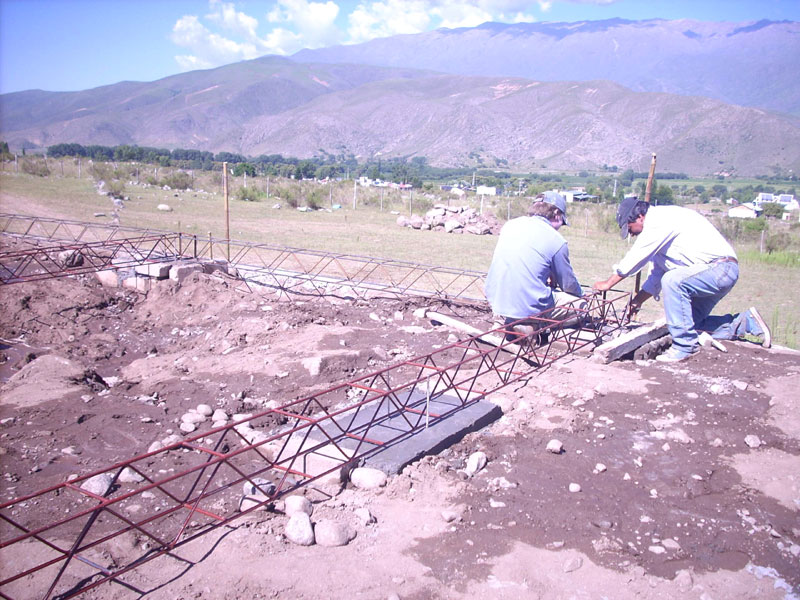

Las fundaciones consisten en dados de hormigón ciclópeo nivelados, sobre los que se colocan las vigas de fundación de filigrana.

Las mismas se encuentran vinculadas a las base mediante barras de hierro ("pelos"), que se encuentran ancladas a los dados y soldadas a las vigas reticuladas.


Encastre

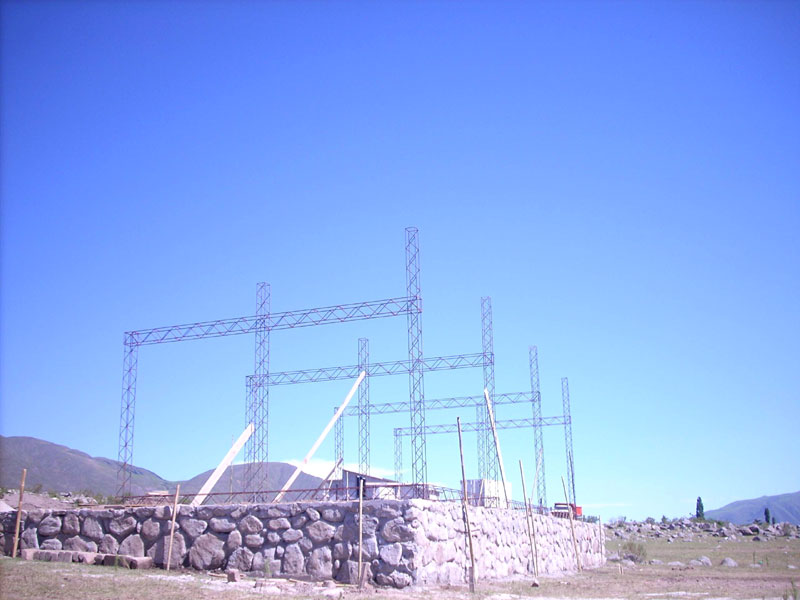

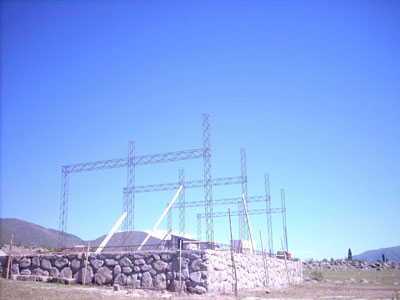

Las columnas encajan en las vigas, razón por la cual estas últimas tienen dimensiones inferiores, con una tolerancia de 5 mm.

Este método facilita la tarea de montaje, ya que reduce la colocación de puntales o flechas para aplomar los elementos estructurales verticales, ya sean columnas o montantes.

Una vez colocada la estructura se realizan las tareas de ajuste (escuadra y plomo), atándose las uniones rígidamente con alambre, para luego proceder a soldarlas.

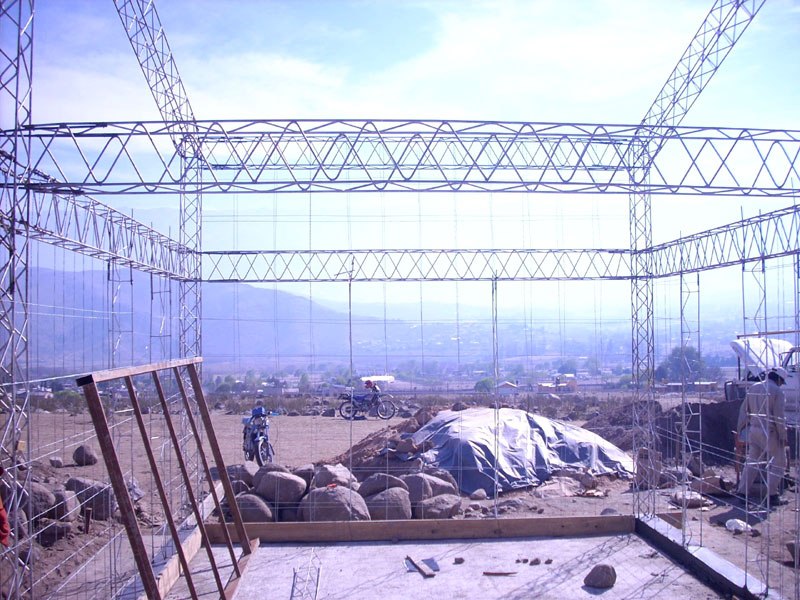

De esta manera queda conformado el perfil espacial de la casa (caja rígida) con todos los componentes estructurales vinculados entre sí, inclusive la estructura de techos.


Esfuerzos

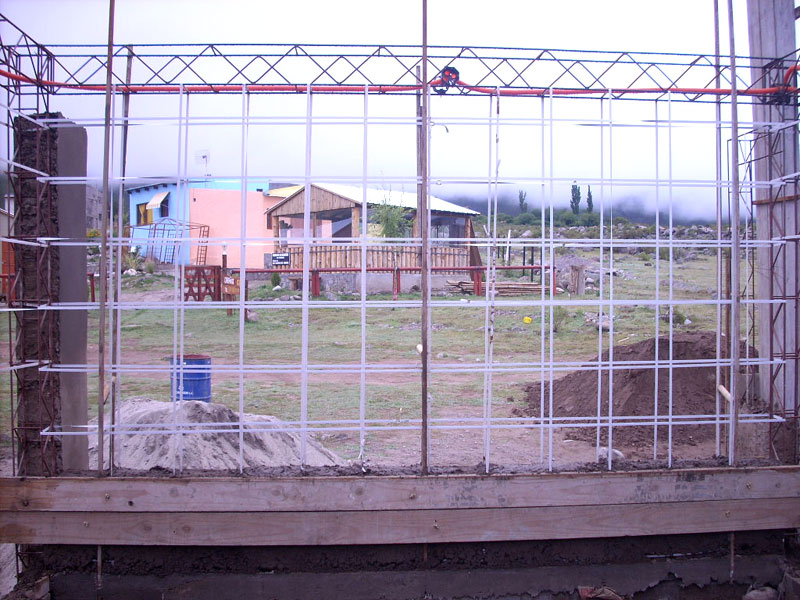

En las aberturas de puertas y ventanas se plana y/o retícula T, las que conectan las vigas de fundación con las superiores.

Se obtienen así dinteles y antepechos reforzados, preparados para absorber esfuerzos y tensiones horizontales.

Sirven además para fijar los marcos de aberturas, mediante soldaduras de grampas a marcos de chapa, o bien con tirafondos a marcos de madera.

Si fuera necesario podrán agregarse refuerzos a cualquiera de los elementos estructurales, como escuadras, cruces de san Andrés y armaduras complementarias.


Comodidad
En esta etapa se pueden colocar las cajas del circuito de la instalación eléctrica.

Se montan soldadas a las retículas o mediante velas de fijación que se utilizan como extensión de la estructura.


Ver capítulo 3 >>
