Vivienda unifamiliar PH4 (Tijuana, México) por T38 studio + Pablo Casals-Aguirre
Curso Dibujo y modelado de entornos urbanos con AutoCAD y SketchUp


Ficha técnica
Nombre: Vivienda unifamiliar PH4
Ubicación: México, Tijuana, Baja California
Arquitectos: T38 studio + Pablo Casals-Aguirre
Encargados: Alfonso Medina, Pablo Casals-Aguirre, Mauricio Kuri
Colaboradores: Oscar González, Lucía Arroyo, Alina Castañeda y Adriana Medina
Construcción: Taller38
Ingenieros: Pedro Fernández
Instalaciones: Álvaro García
Año proyecto: 2010
Año construcción: 2011
Superficie terreno: 496 m2
Superficie construida: 358 m2
Materialidad: Bloques hormigón, hormigón armado visto, acero, vidrio
Comitente: Privado
Fotografías: Pablo Casals-Aguirre, Alfonso Medina

Contacto
http://www.pablocasals.cl
http://www.t38studio.com



Ver planos de la obra

Ver video de la obra

Una pareja de la tercera edad nos encarga su vivienda definitiva.

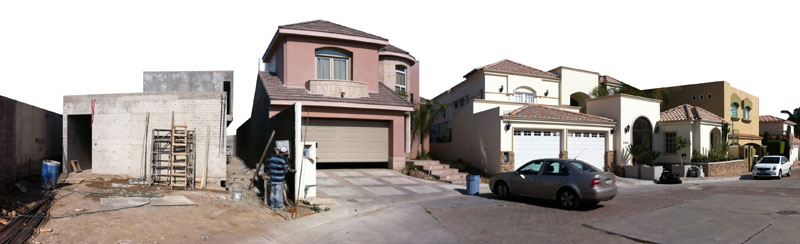

Sus requerimientos, si bien no eran nada fuera de lo común, fueron decisivos para definir los criterios de intervención sobre el terreno, cuyas medidas eran completamente irregulares, además de estar entre medianeros, por tres de sus cuatro caras, dejando libre sólo la que daba hacia la calle.

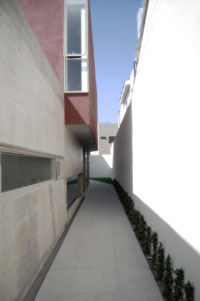

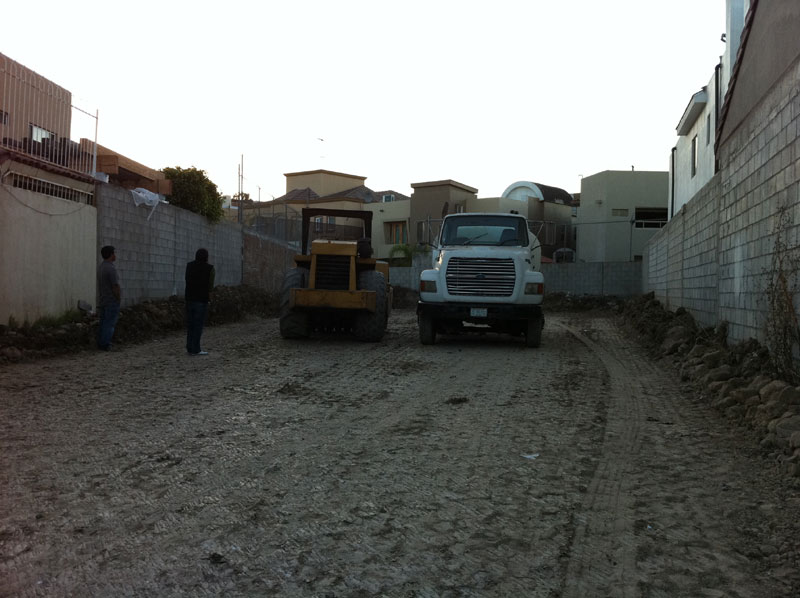

La primera estrategia para ocupar el terreno fue liberar todos los bordes perimetrales y concentrar todo el programa en el centro del predio.

De esta manera se logra que todos los recintos y espacios de la casa funcionaran de manera eficiente.

Recibiendo luz natural prácticamente durante todo el día y pudiendo controlar temperaturas mediante sistemas de control pasivo.

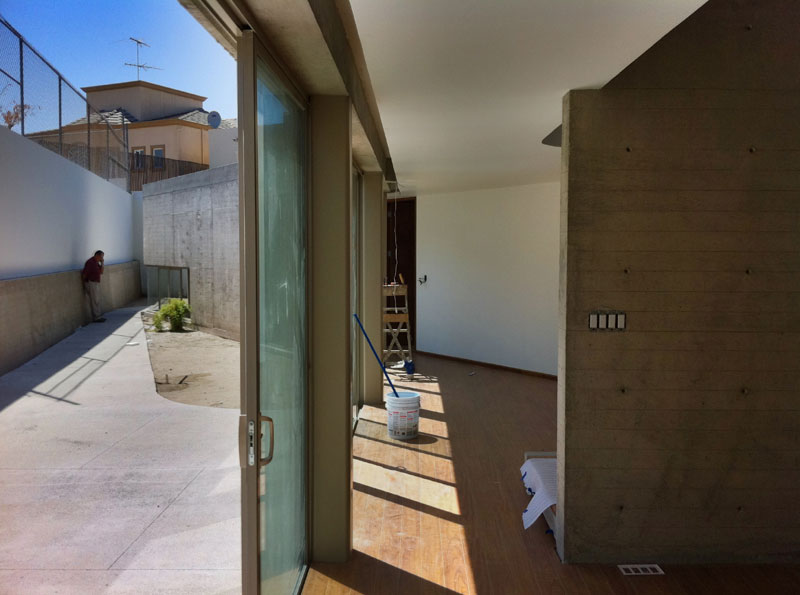

Con esta decisión también se logra generar un recorrido continuo tanto interior como exterior, lo que permitirá a los usuarios poder circular de manera libre sin desniveles ni obstáculos.

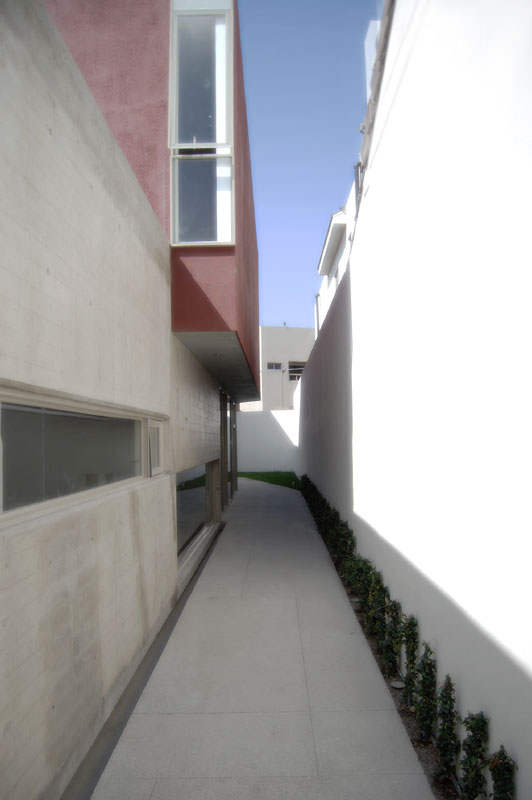

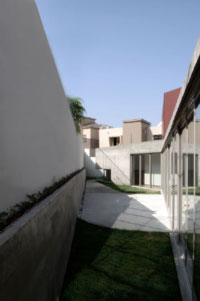

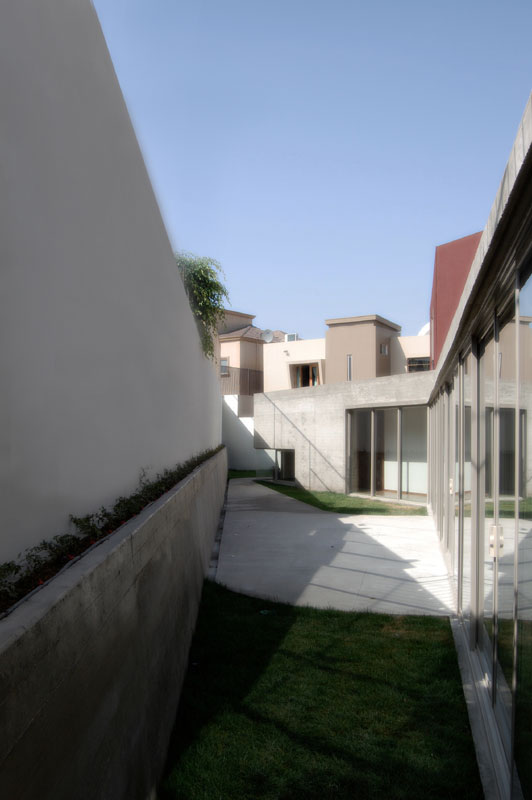

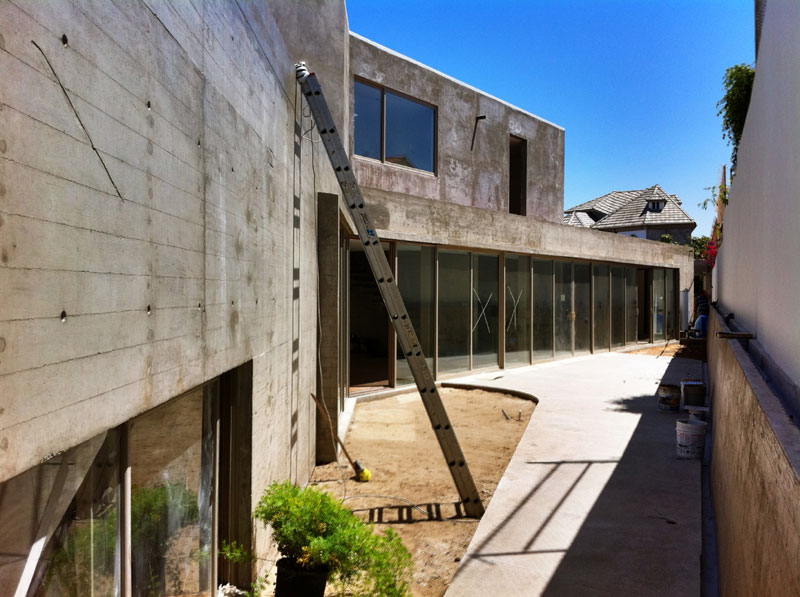

Los muros medianeros o colindantes cobran vida al ser liberados de la volumetria.

Por lo que automáticamente pasan a ser una fachada más del proyecto, dando continuidad al jardin en sentido vertical.

El programa se desarrolla en dos plantas.

En la primera se encuentran dos dormitorios, los que pidieron fueran independientes entre si.

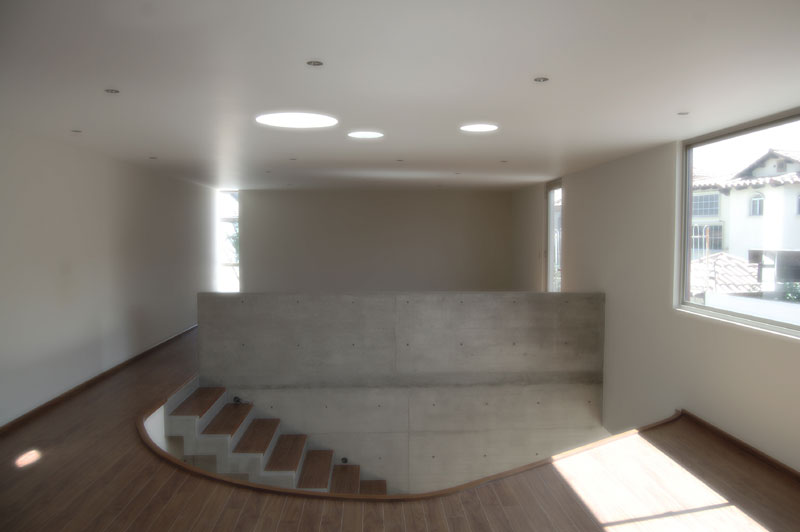

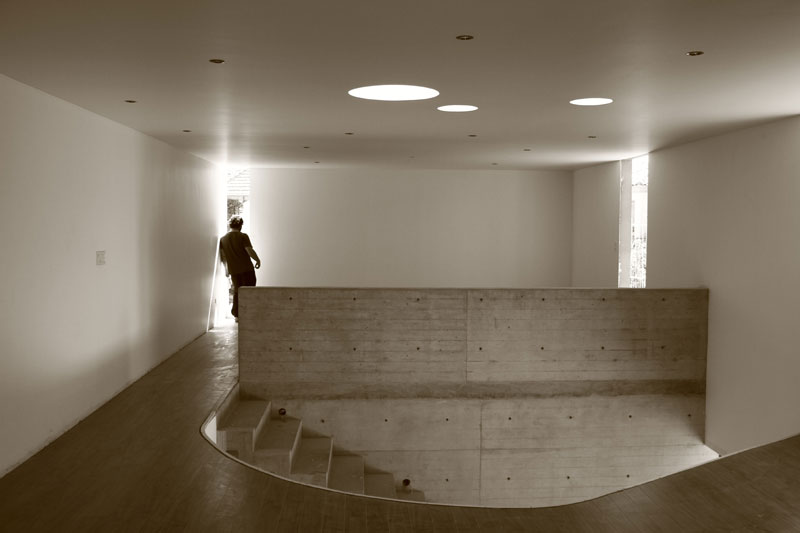

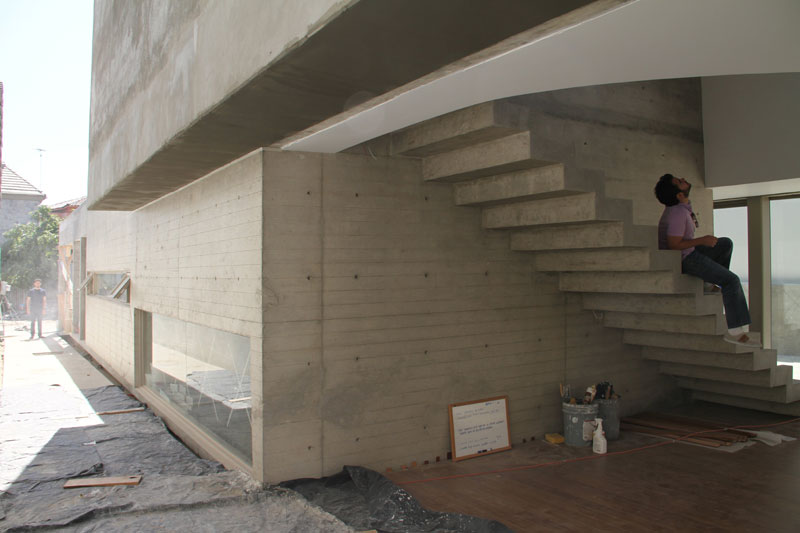

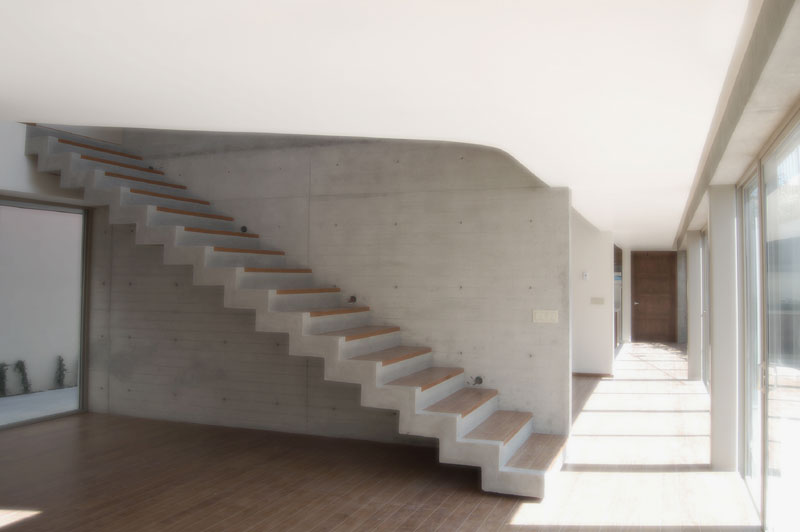

Estos recintos privados se encuentran separados de lo público mediante una doble altura que marca el acceso y la circulación vertical.

Los espacios comunes o públicos fueron pensados como parte del recorrido interno de la casa, pasando a ser parte del total, prescindiendo de puertas o cerramientos parciales.

La segunda planta consta de una sala de juegos, y un escritorio, además de un tercer dormitorio en suite para visitas.

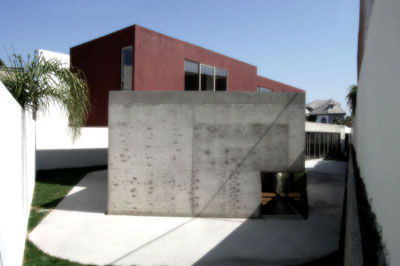

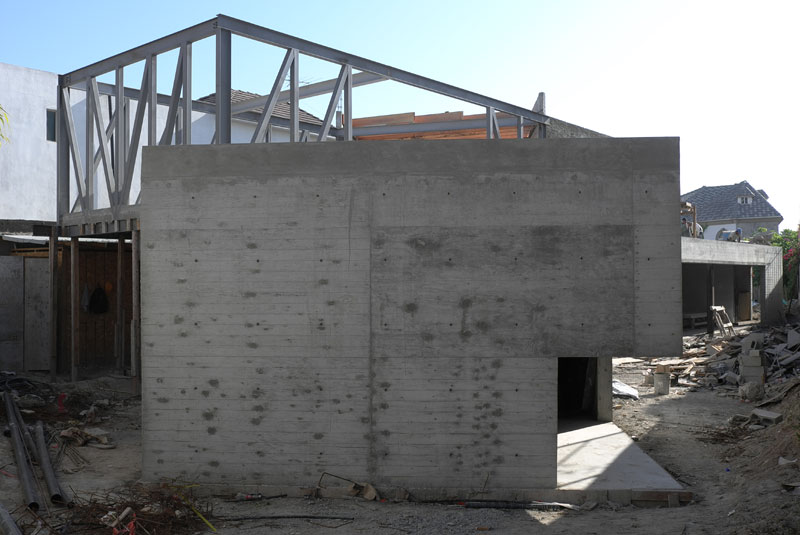

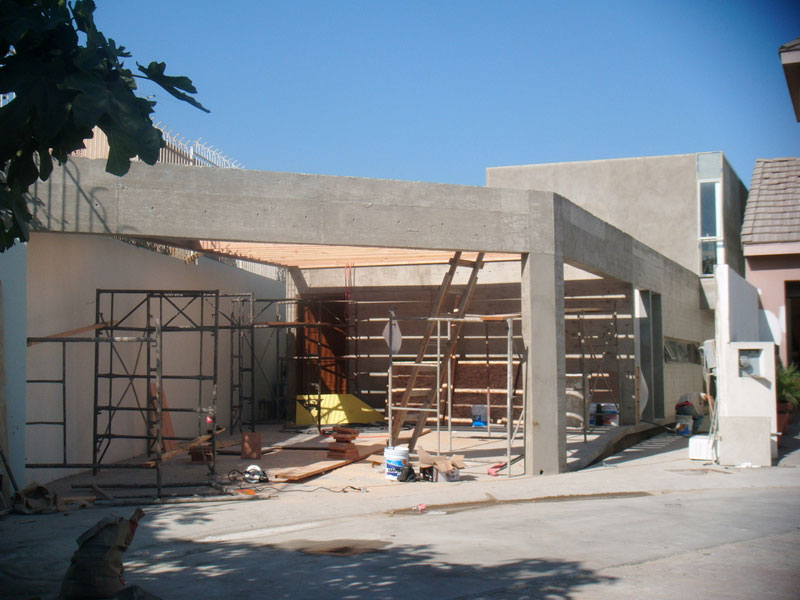

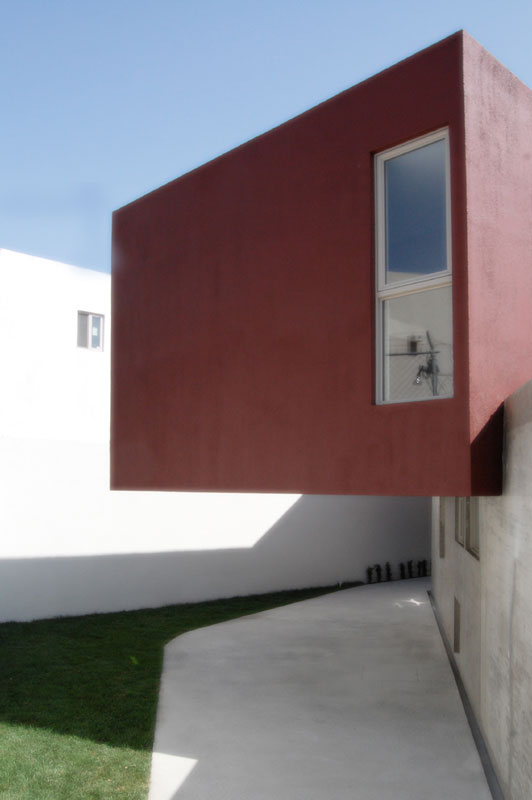

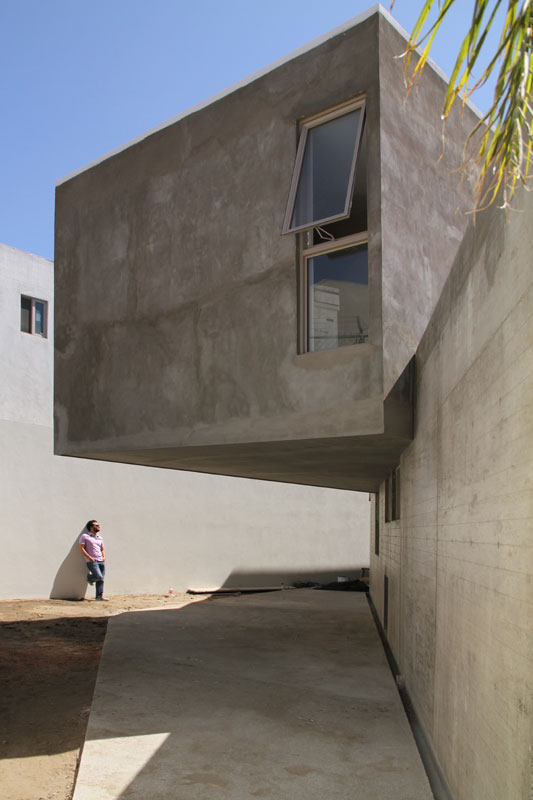

La materialidad del segundo piso a diferencia del primero se pensó como una gran viga o cercha metálica, la que mediante un quiebre logre ganar metros cuadrados de superficie útil volando casi 7 metros sin apoyo, liberando y generando patios tanto en la primera planta como en la segunda.


Planos
Realice click en los links para ver los planos.

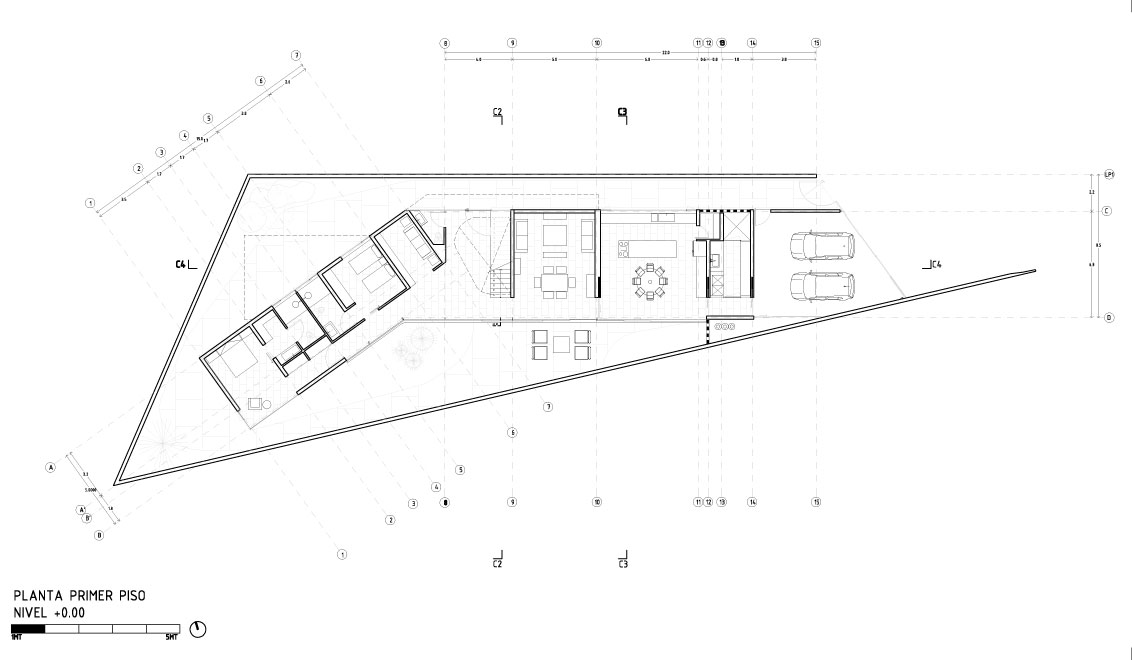

[1] Planta baja

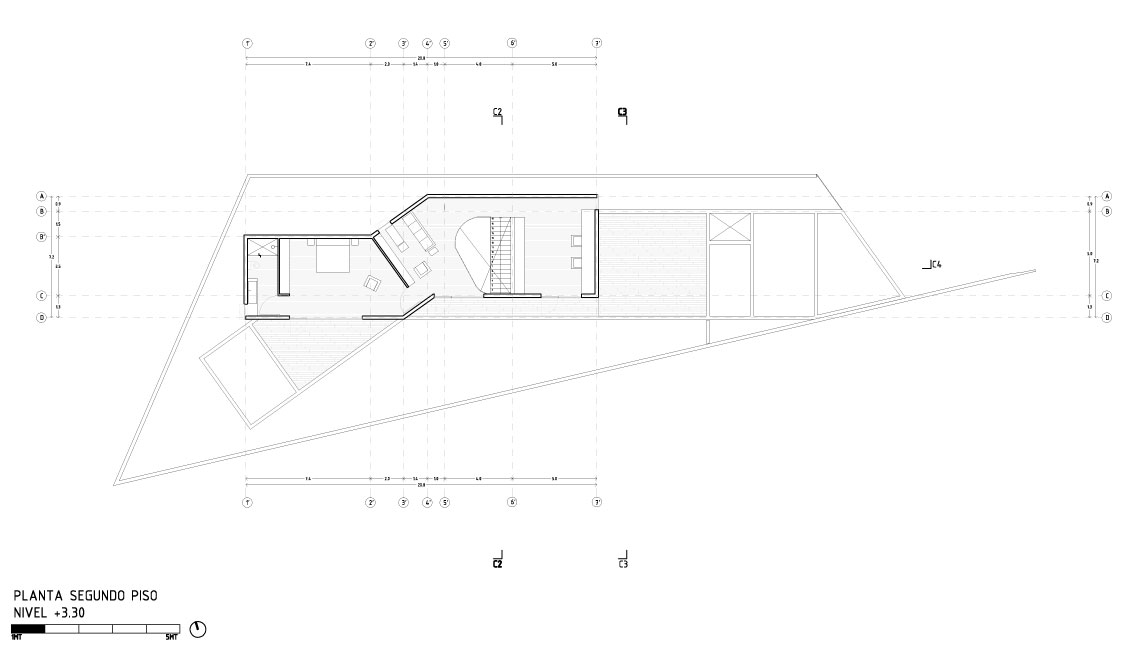

[2] Planta alta

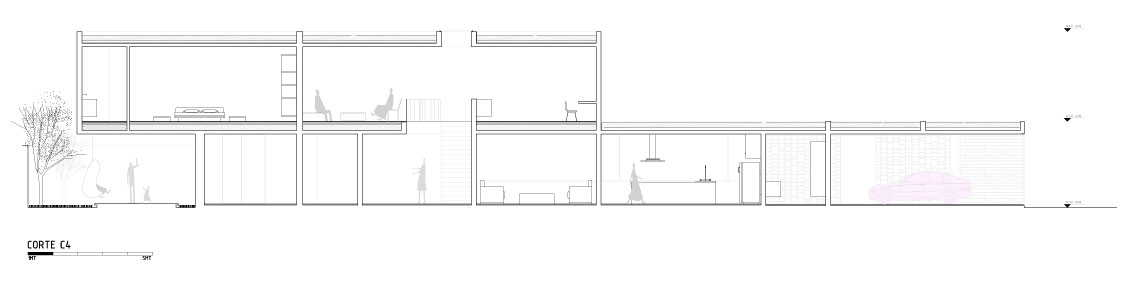

[3] Corte 1

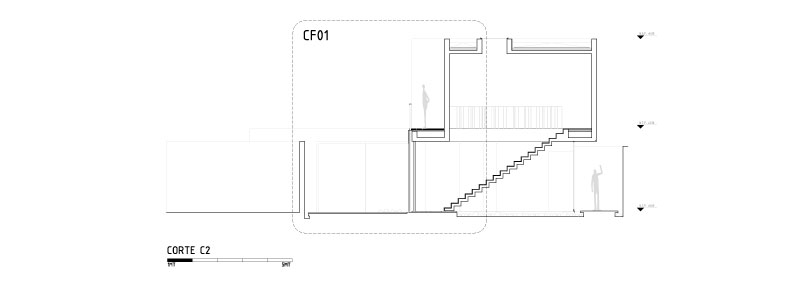

[4] Corte 2

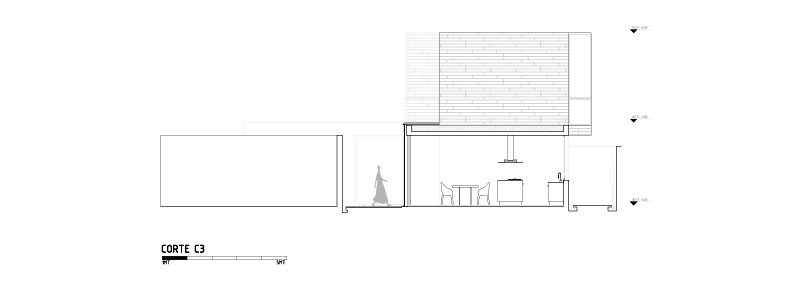

[5] Corte 3

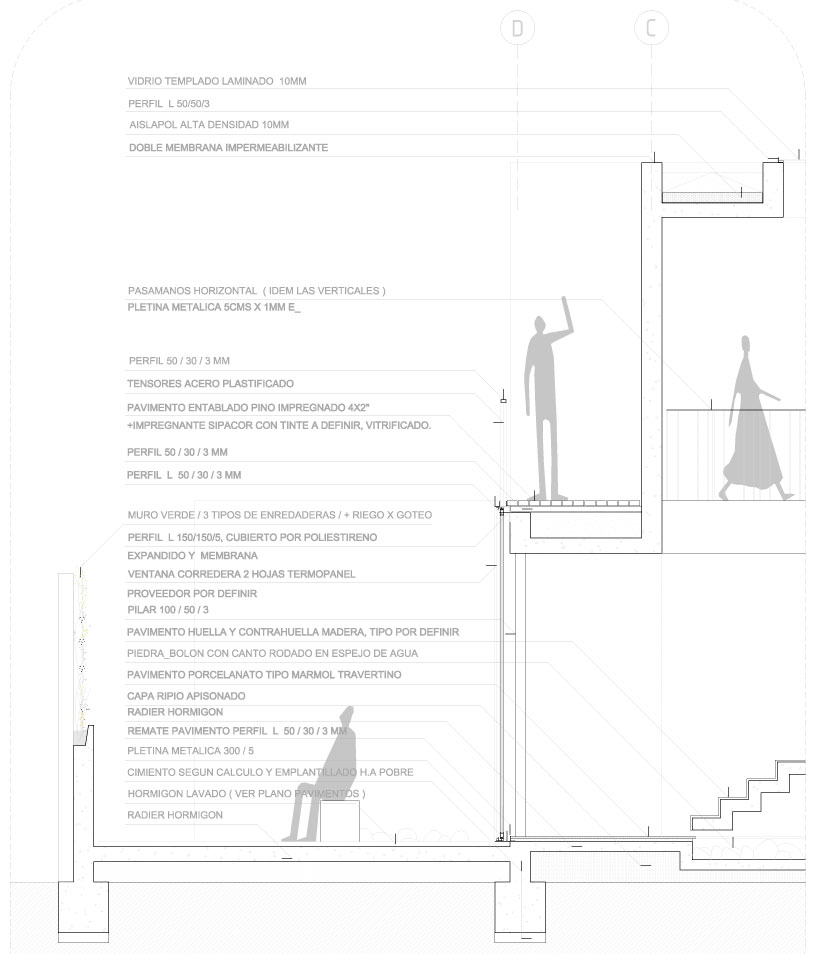

[6] Detalle constructivo

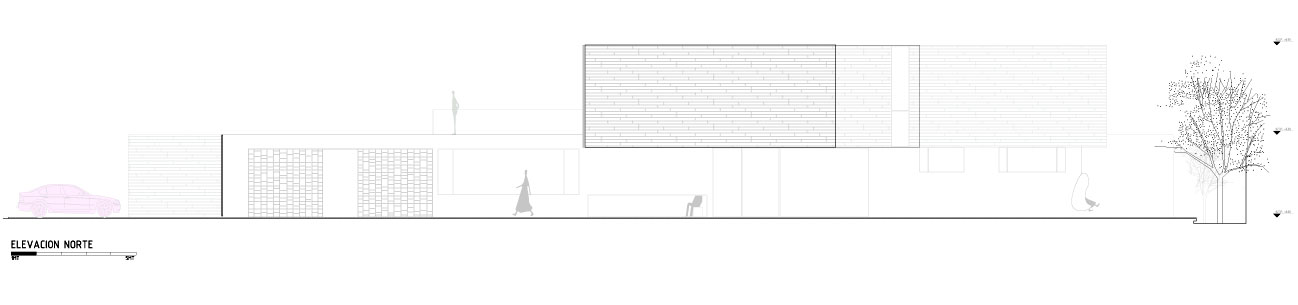

[7] Vista norte

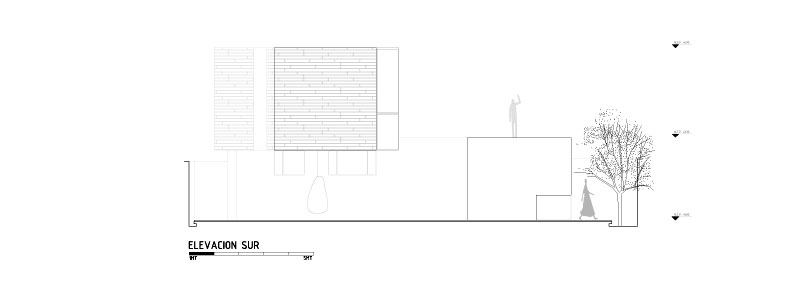

[8] Vista sur

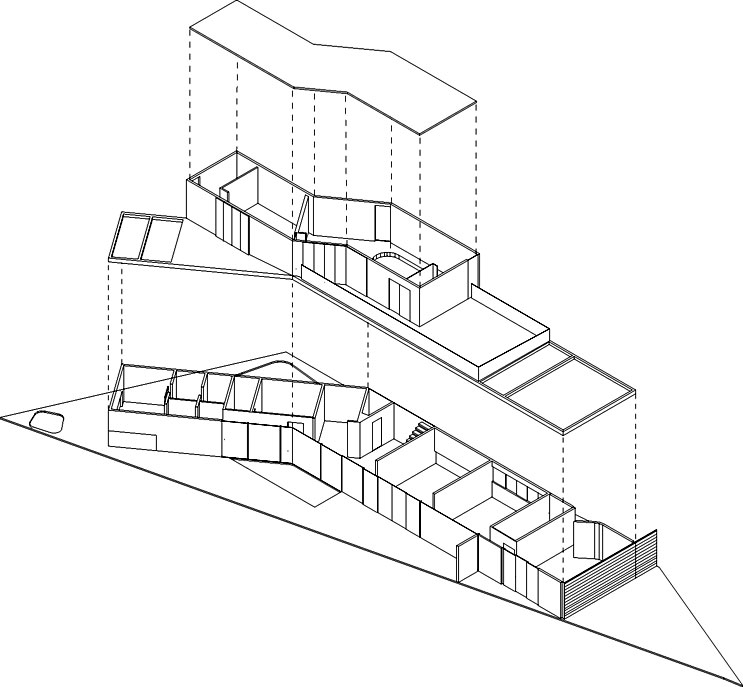

[9] Axonométrica

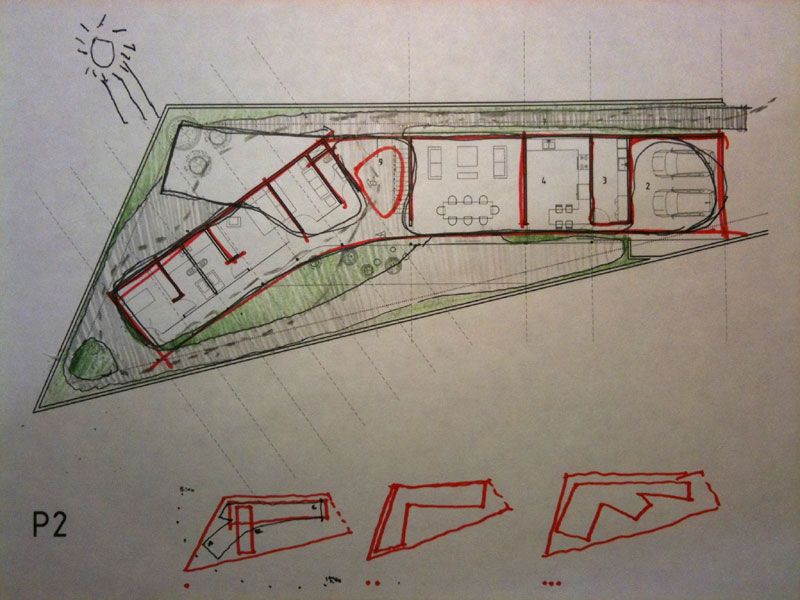

[10] Croquis 1

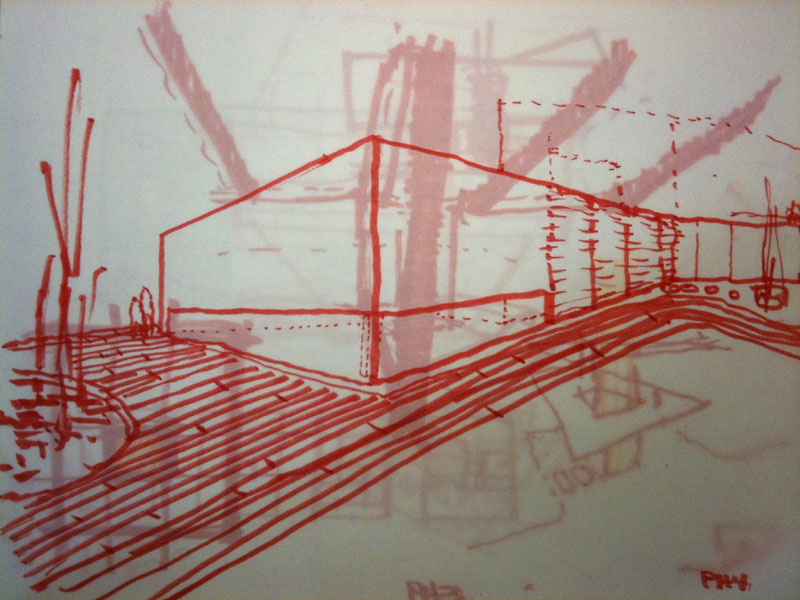

[11] Croquis 2

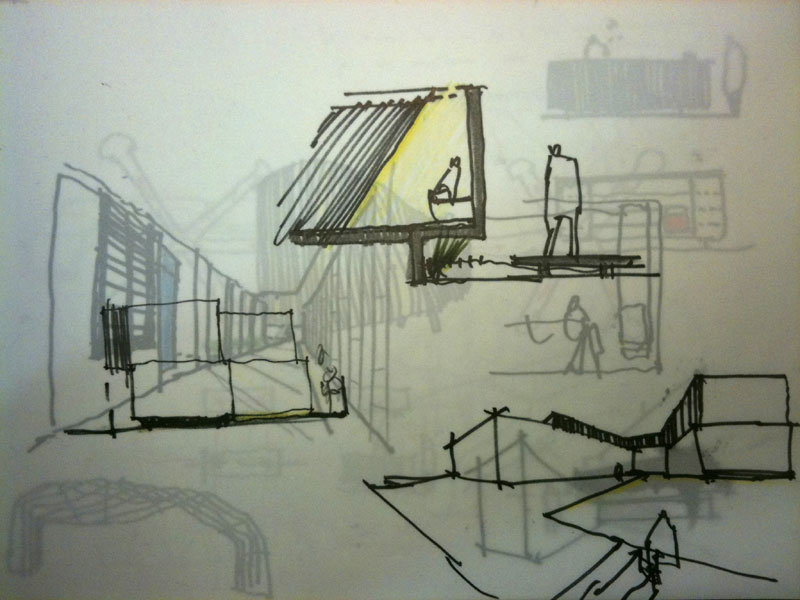

[12] Croquis 3
[13] Croquis 4

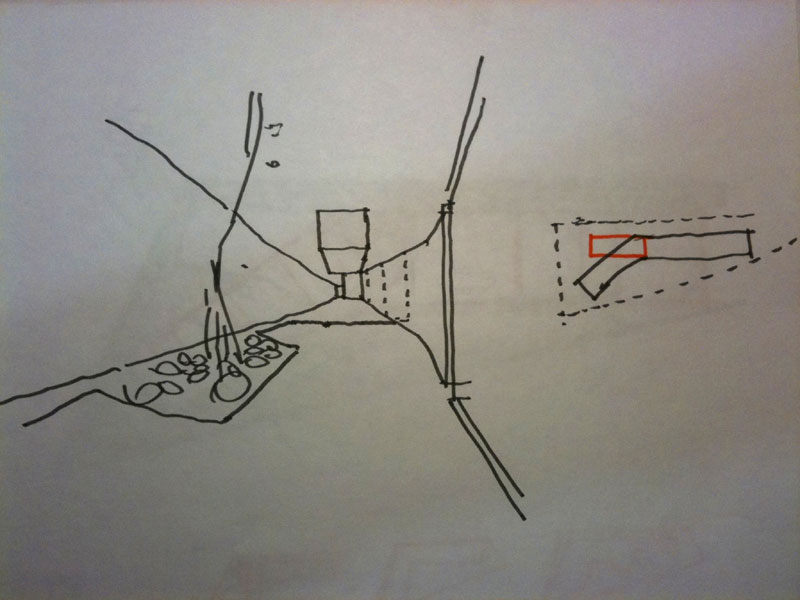

[14] Croquis 5

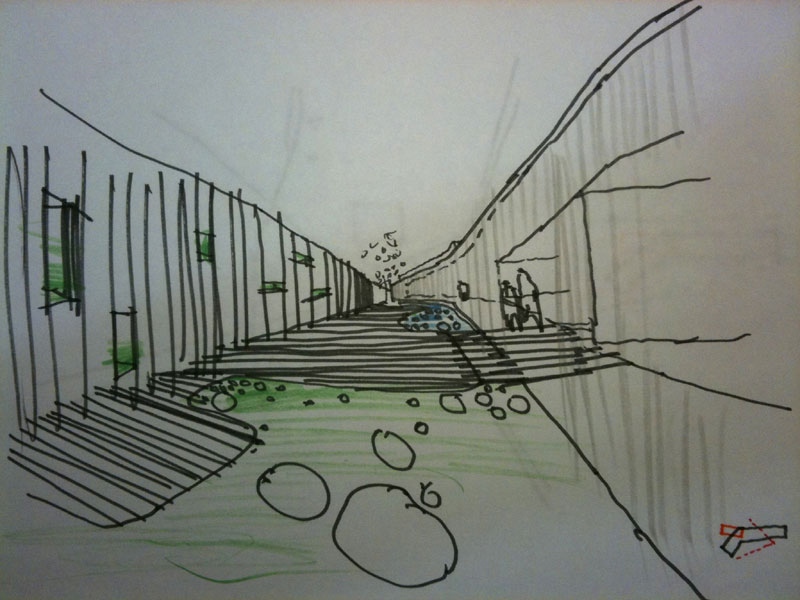

[15] Croquis 6

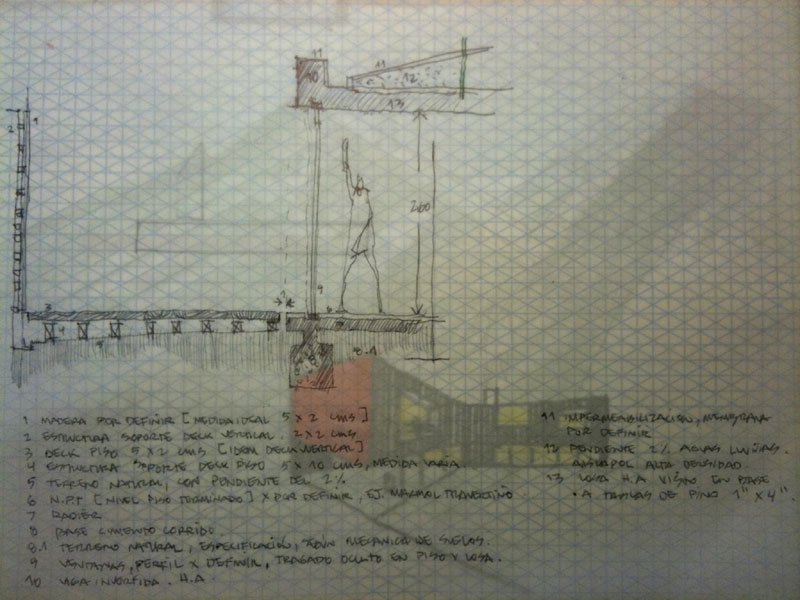

[16] Croquis 7


Imágenes

Realice click sobre las imágenes para ampliarlas.


Acerca de los proyectistas
Para más información sobre T38 studio visite el sitio web t38studio.com y para más información sobre Pablo Casals-Aguirre visite el sitio web pablocasals.cl
