Proyecto 1º Premio en Concurso Centro Cultural Chapultepec CCCH (Guadalajara, Mexico) - Arq. Javier Mosquera González


Ficha técnica
Proyecto: Centro Cultural Chapultepec CCCH
Ubicacion: Guadalajara, Mexico
Autor: Javier Mosquera González
Concurso: Concurso Centro Cultural Chapultepec CCCH
Premio: 1 º Premio
Año: 2013

Contacto
http://mosqueragonzalez.jimdo.com

Ver planos del proyecto

English version

El proyecto obtuvo el 1º Premio en el Concurso Centro Cultural Chapultepec CCCH.


1. Faro de la cultura

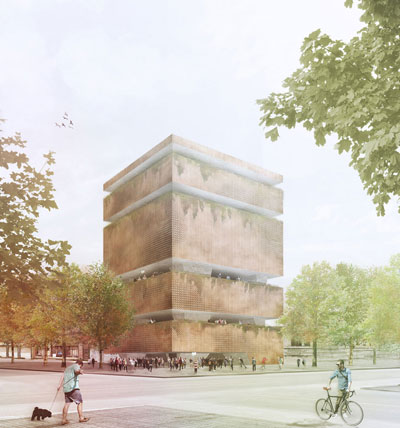

La zona de Chapultepec acoge una gran actividad cultural en sus calles. Librerias, salas de exposiciones, cafeterías y conciertos al aire libre entre otros, se han convertido en el motor de esta parte de la ciudad de Guadalajara. Para todos ellos, una referencia en la ciudad, un faro de la cultura que emerge por encima de las construcciones existentes y que se reconoce desde el resto de la ciudad. Un hito urbano.

2. Espacios públicos intermedios

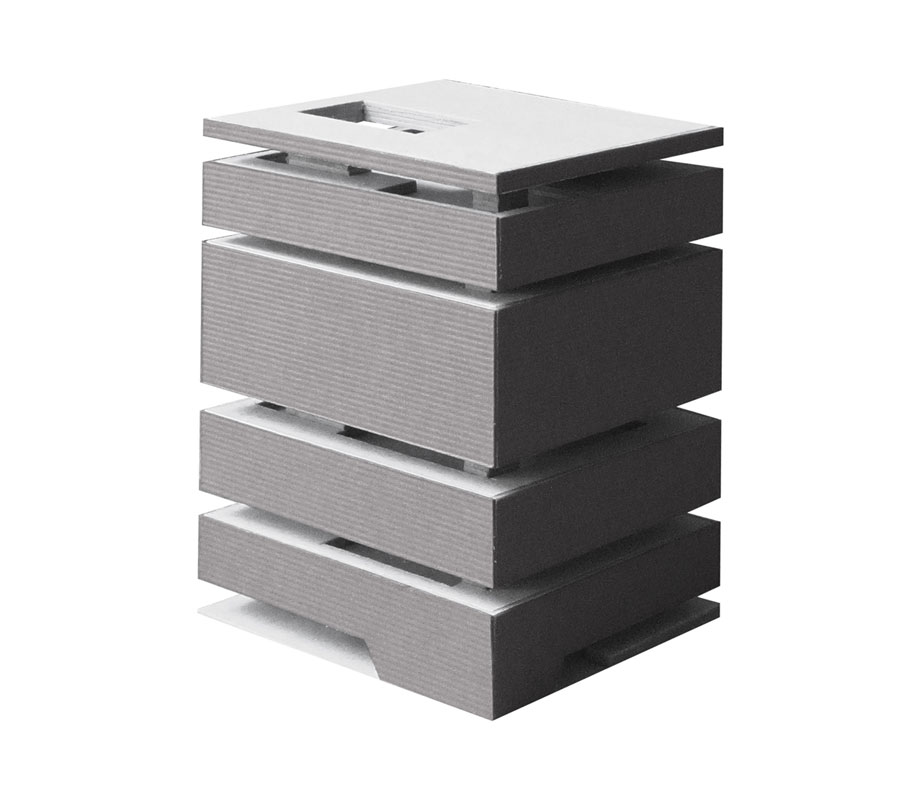

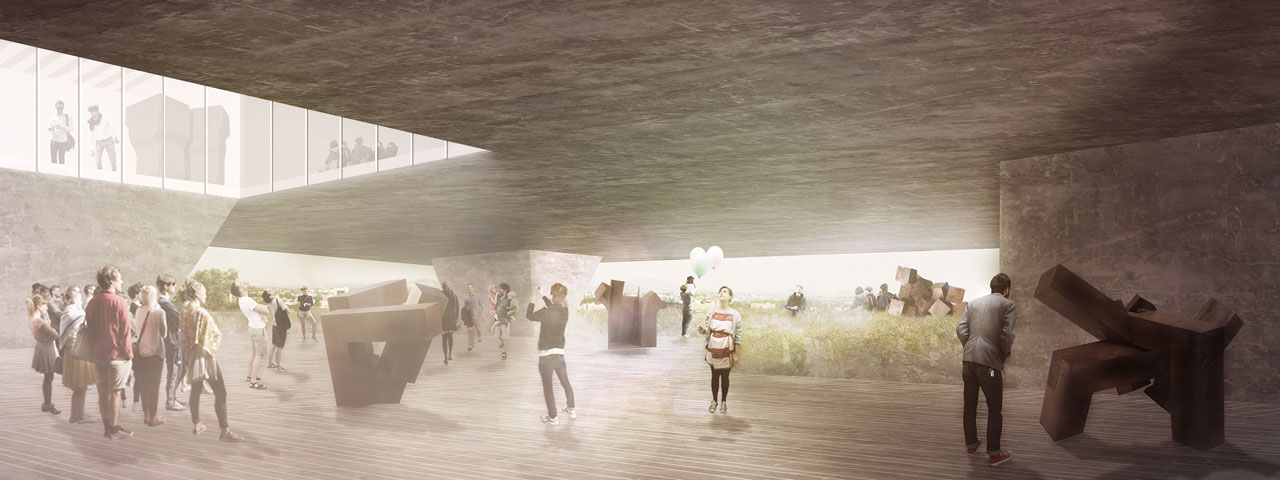

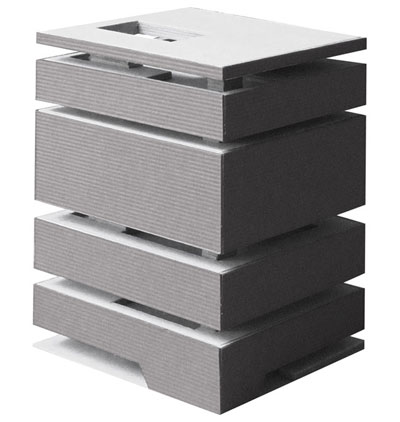

La esquina de la Avenida Chapultepec donde se ubica el proyecto, se libera en planta baja permitiendo al peatón circular libremente por ella. Unos jardines públicos se colocan entre los apoyos del edificio. A cambio, éste se eleva y su volumen se fragmenta en diversas piezas que, apiladas en altura y separadas por vacíos, configuran el CCCH. De esta manera, la ciudad dispone de cuatro plazas públicas, además de la existente en planta baja, en las que desarrollar exposiciones y actividades culturales al aire libre. Se mulltiplican los espacios públicos exteriores. A su vez, los volúmenes contenidos entre los vacíos albergan el programa interior, cumpliendo con sus necesidades técnicas más específicas. Hacia el sótano se extienden tres plantas donde se colocan las plazas de estacionamiento solicitadas, a las que se accede a través de dos montacoches, reduciendo espacios y desarrollos innecesarios generados por las tradicionales rampas.

3. Jardines en altura

De la misma manera que la vegetación define la avenida principal y consigue ordenar la planta baja, los vacíos generados en altura, se completan con vegetación autóctona creando jardines al aire libre. Espacios de exposición desde los que contemplar la ciudad de Guadalajara y en los que celebrar eventos de todo tipo y en cualquier ocasión. La vegetación entendida como un elemento no sólo ligado al terreno sino como una posibilidad de crear espacios agradables en cotas superiores.

4. Salas conectadas

El interior del centro cultural se plantea como una sucesión de espacios generados por el entramado estructural de muros del edificio. Las estancias quedan definidas de tal forma que el museo se puede organizar de múltiples maneras y sin la presencia de pilares que entorpezcan la visión y la distribución de las salas. Una serie de vacíos en los forjados permiten la relación en diagonal entre los distintos espacios, consiguiendo entender el centro cultural como un todo formado por múltiples espacios que albergan manifestaciones culturales complementarias.

5. Solidez y filtros

El sistema constructivo planteado en el edificio consiste en cuatro núcleos de hormigón que sujetan unos cajones formados por muros pantalla estructurales, cuya rigidez está asegurada gracias al entramado de muros interiores que conforman las salas. Grandes cajones de hormigón soportados por los núcleos de comunicación e instalaciones. El cerramiento exterior se resuelven con paneles de acero perforados con diferentes diámetros, permitiendo el paso de luz al interior de manera controlada. Paneles solares y sistemas de captación del agua de lluvia como soporte a la climatización del edificio garantizarán una eficiencia energética óptima. Esto unido a la premisa de menos frigorías y más sentido común deben definir el carácter de una institución tan importante para la ciudad de Guadalajara como lo será el CCCH, faro de su cultura.


English version

1. Cultural lighthouse

The neighbourhood of Chapultepec holds a great cultural activities in the streets. Bookshops, temporary exhibitions, cafes and outdoors concerts among others, have become this part of the city in one of the most actives of it. For all of them, a reference in the city, a cultural lighthouse that stands over the surrounding buildings. It can be seen from every place in the city. An urban landmark.

2. Intermediate public spaces

The Av. Chapultepec corner where is placed the building, frees its groundfloor letting the pedestrians walk freely trough it. Some public gardens are designed between the building supports. Thanks to this operation, the building rises and its volume is divided in several pieces. They are stacked up in high and separated by empty spaces. The city has four public squares, besides the one in the groundfloor, to develop exhibitions and cultural activities in the open air. Exterior public spaces are multiplied. At the same time, the volumes between the empty spaces hold the main program of the building. The basement has three storeys with the parking needed. The access to them is made by to elevators, reducing the space required by a traditional ramp.

3. High rise gardens

As the vegetation defines de main avenue and organizes the groundfloor, the empties generated in the upper floors, are completed with native vegetation creating outdoors gardens. Exhibition spaces where to admire the city of Guadalajara and where to celebrate all kind of events. Vegetation as an element not only bound to the ground but as a possibility to create pleasant spaces in higher levels.

4. Linked rooms

The interior of the cultural center is thought as a series of spaces generated by the wall frame of the building. The rooms are defined in such a way that the center can be organised in several ways and without any pilars difficulting the views and the layout of the rooms. Some empty spaces in the floors create a diagonal relationship between the spaces. The cultural center as a whole formed by multiple places holding cultural creations.

5. Strenght and filters

The building construction consists in for concrete cores that hold some boxes made of load bearing walls, which rigidity is guaranteed by the interior wall frame that creates the exhibition rooms. Big concrete boxes holded by facilities cores. The façade is made of perforated steel panels with different diameters, letting the light go inside in a proper way. Solar panels and rain water collection systems as a support to the cooling and heating system will guarantee an optimal energetic efficiency. Those, joined to the premise of less frigories and more common sense, must define the aim of such an important institution for the city of Guadalajara, as the CCCH will be, lighthouse of its culture.


Planos
Realice click en los links para ver los planos.

[1] Planta baja

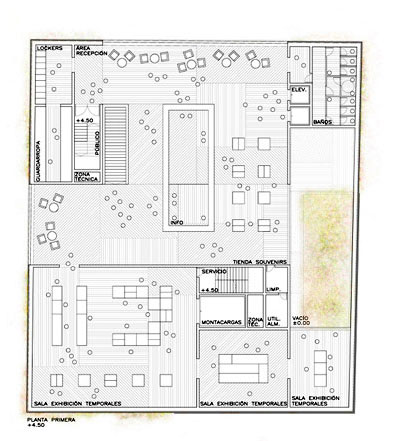

[2] Planta 1

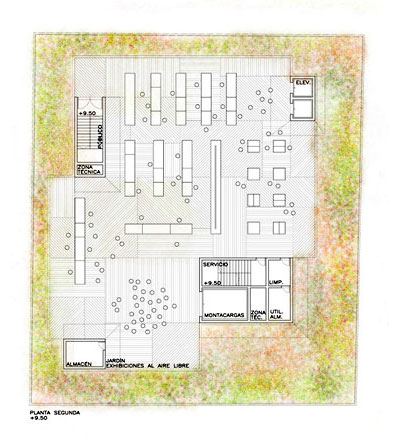

[3] Planta 2

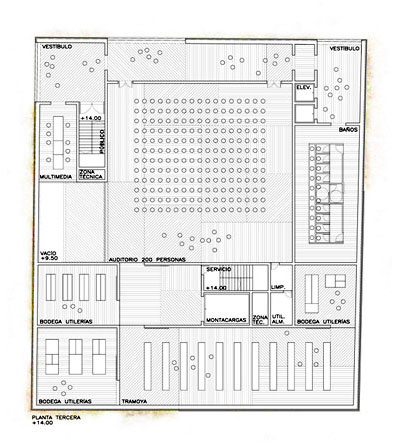

[4] Planta 3

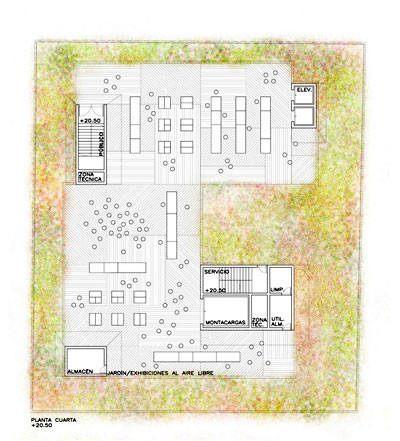

[5] Planta 4

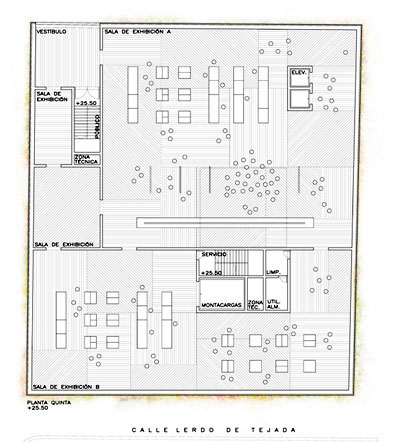

[6] Planta 5
[7] Planta 6

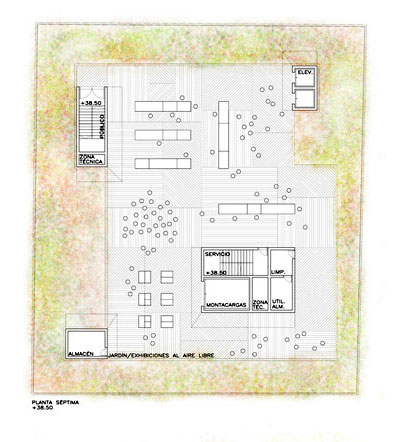

[8] Planta 7

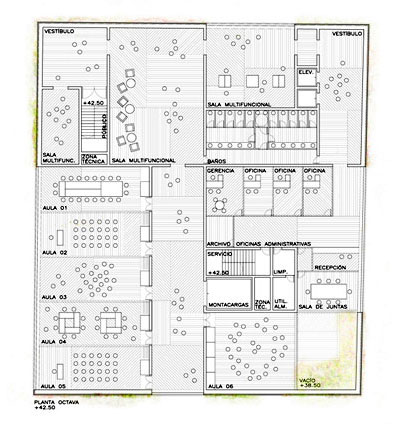

[9] Planta 8

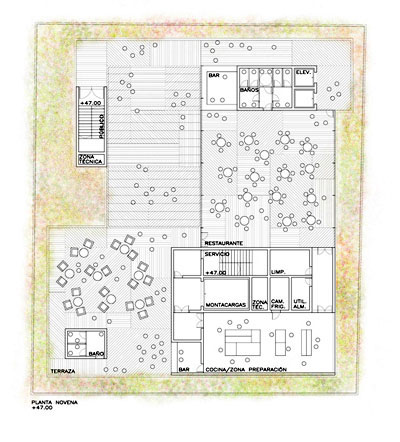

[10] Planta 9

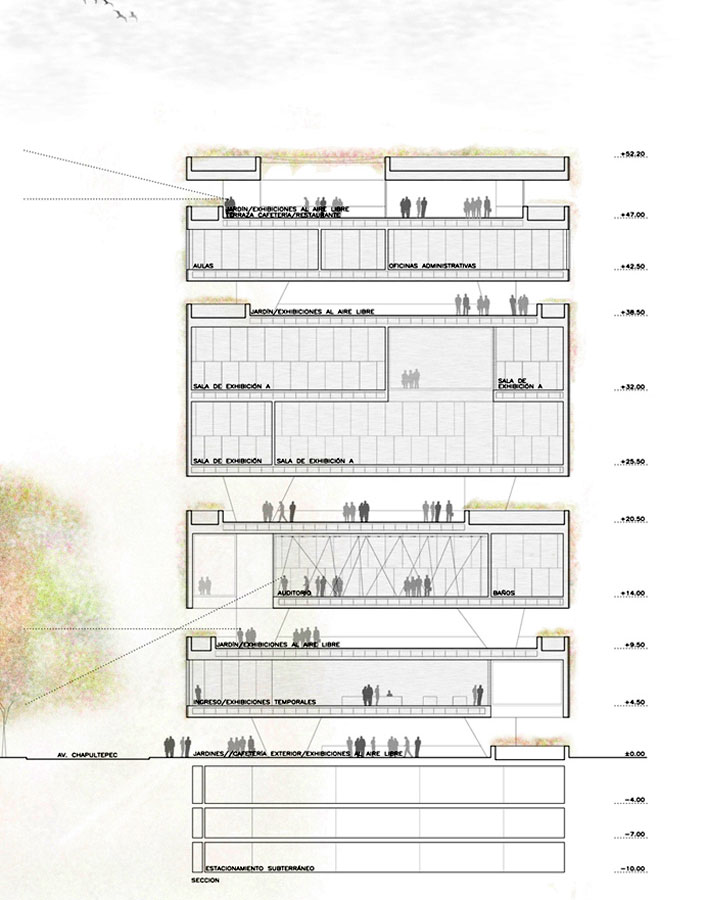

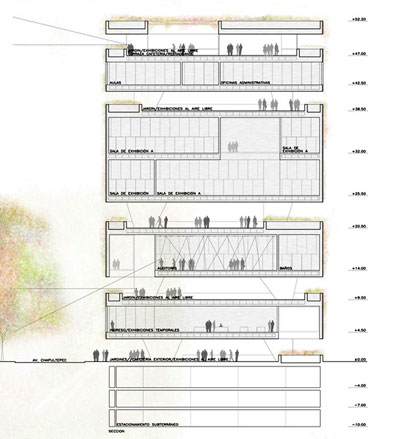

[11] Corte


Imágenes

Realice click sobre las imágenes para ampliarlas.


Acerca del proyectista
Para más información visite el sitio web mosqueragonzalez.jimdo.com
